УСЗ-2/2 - Устройства сигнализации

Устройство типа УСЗ 2/2 предназначено для сигнализации при однофазных замыканиях на землю в кабельных сетях 6-10 кВ с компенсированной нейтралью при использовании кабельных трансформаторов тока нулевой последовательности (ТТНП) типов ТЗЛ, ТЗ, ТФ и др.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от - 40 °С до + 55 °С.

Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.

Степень защиты оболочки устройства IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры

Номинальное напряжение питания (Uпит.ном.), В

110, 220

Ток срабатывания устройства (3Io) на входе ТТНП при Uпит.ном и температуре окружающей среды + 20 °С приведен в таблице 1 с допустимым отклонением ± 30 % для диапазона частот от 150 до 650 Гц.

Таблица 1

Уставка, А	Ток срабатывания, А, на частотах, Гц
Уставка, А	50	150	250	350	550	650	2000
25	³ 5,0	1,27	0,71	0,57	0,49	0,47	³ 2,0
50	³ 10	2,43	1,44	1,17	0,98	0,95	³ 3,2
100	³ 20	5,07	2,79	2,28	1,94	1,89	³ 6,5
250	³ 50	12,38	7,25	5,88	4,92	4,85	³ 16

Технические данные

Выдержка времени при пятикратном токе срабатывания, мс, не менее	40
Изменение тока срабатывания при изменении напряжения питания на ± 20 % от номинального значения на частотах от 150 до 650 Гц, %, не более	± 25
Ток термической стойкости устройства при Uпит.ном в течение 1 с, А	26
Длительно допустимый ток (на входе ТТНП) при Uпит.ном., А	30
Выходные контакты	1 переключающий
Коммутационная способность контактов устройства при напряжении от 24 до 250 В или токе не более 2 А:	-
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт	50
- в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА	300
Коммутационная износостойкость, циклы ВО	1250
Потребляемая мощность в цепи постоянного тока в нормальном режиме, Вт, не более:	-
- при номинальном напряжении питания 110 В	3
- при номинальном напряжении питания 220 В	6,5
Конструктивное исполнение по способу присоединения внешних проводников:	переднее, заднее (винтом или шпилькой)
Габаритные размеры, мм, не более	118 х 147 х 180
Масса, кг, не более	1,1

Конструкция

Устройство выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатной плате. Устройство размещено в унифицированном корпусе.

Структура условного обозначения

УСЗ 2/2 Х4

У - устройство;
С - сигнализации;
З - замыканий;
2/2 - номер конструктивной модификации;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Н ТД - ТУ 16-529.015-75

При заказе необходимо указать

обозначение типа устройства;
климатическое исполнение (УХЛ4 или О4);
вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
номер технических условий.

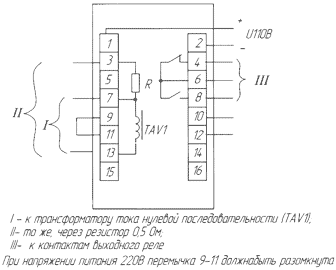

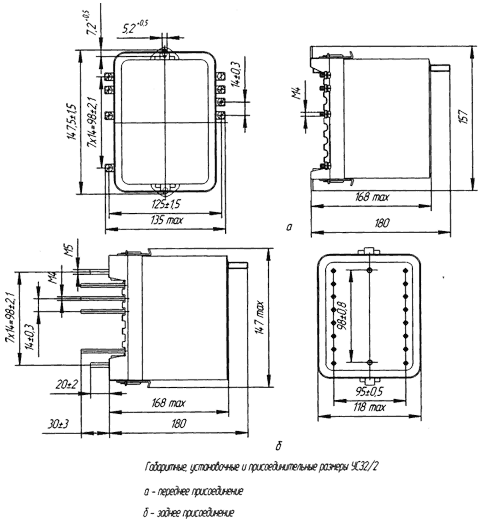

Габаритные размеры УСЗ 2/2

Габаритные размеры УСЗ 2/2
