УСЗ-3, УСЗ-3М - Устройства сигнализации

Устройства типов УСЗ-3, УСЗ-3М предназначены для определения поврежденного присоединения или его участка при однофазных замыканиях на землю в компенсированных сетях напряжением 6-10 кВ.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от -40°С до +40°С.

Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.

Степень защиты оболочки устройств IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры

Регулировка чувствительности	плавная
Отклонения показаний приборов от величин, указанных в таблицах 1 и 2 для частот от 250 до 650 Гц, %, не более	± 40

Таблица 1

Чувствительность	Первичный ток клещей, А	Показания миллиамперметра устройства типа УСЗ-3, мкА, на частотах, Гц
Чувствительность	Первичный ток клещей, А	250	350	550	650	2000
Максимальная	5	84	> 100	> 100	> 100	< 80
Минимальная	5	18	30	21	19	< 15
Минимальная	10	45	75	52	48	< 40

Таблица 2

Чувствительность	Ток на входе трансформатора (ТТНП), А	Показания миллиамперметра устройства типа УСЗ-3М, мкА, на частотах, Гц
Чувствительность	Ток на входе трансформатора (ТТНП), А	250	350	550	650	2000
Максимальная	1	61	61	45	40	< 30
Минимальная	1	3	3	2	2	< 5
	5	15	13	10	9	< 10
	20	65	52	40	37	< 30

Технические данные

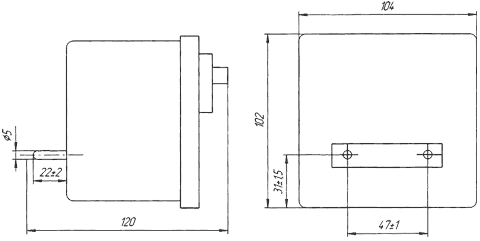

Габаритные размеры, мм, не более:
УСЗ-3	104 х 102 х 120
УСЗ-3М	134 х 118 х 128
Масса, кг, не более
УСЗ-3	0,65
УСЗ-3М	1,3

Конструкция

Устройство типа УСЗ-3 выполнено в виде втычного прибора и предназначено для использования совместно с токоизмерительными клещами.

Устройство типа УСЗ-3М выполнено переносным и предназначено для использования с трансформаторами тока нулевой последовательности (ТТНП); имеется возможность установки его на панели.

Структура условного обозначения

УСЗ ХХ Х4

У - устройство;
С - сигнализации;
З - замыканий;
ХХ - 3 или 3М - конструктивная модификация;
Х4 - климатическое исполнение (УХЛ,O) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-529.015-75
