БШД-01 - Блок шунтирования / дешунтирования

Блок  предназначен для применения в схемах РЗА с питанием от вторичных цепей измерительных трансформаторов тока фаз А и С. Блок применяется для бесконтактного, посредством симистора, шунтирования и дешунтирования управляемой токовой цепи, если ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А – не более 1,5 Ом. Управляемой токовой цепью могут служить катушки электромагнитов отключения приводов типа ПРБА, ПП-61, ПП-67, ПГ-10, или им подобных. Блок может использоваться для замены двух реле типа РП-321, РП-341, РП-361 и им подобных.

Функции устройства

Применение блока предполагает использование дискретного выхода («сухой» контакт) внешнего устройства РЗА для управления функцией шунтирования/ дешунтирования.
Блок имеет световую индикацию: – светодиод зеленого цвета «ПИТАНИЕ», который засвечивается при напряжении на выходе внутреннего ИВЭП более 12 В; – светодиоды красного цвета «ДЕШУНТИРОВАНИЕ А» и «ДЕШУНТИРОВАНИЕ С», которые засвечиваются на время между закрыванием симистора соответствующей фазы и отключением выключателя.

Технические данные

Питание блока осуществляется от токовых цепей фаз А и С через встроенные трансформаторы тока
Диапазоны рабочих токов обмоток трансформаторов, А	(1-2)	(2-4)	(4-8)
Номинальные токи, А, соответственно	1,5	3	5
Минимальный ток шунтирования, А	0,3
Номинальное напряжение управления дискретным входом, В	24
Номинальный ток управления дискретным входом, мА	15
Мощность, потребляемая элементами индикации и управления от токовой цепи, ВА, не более	1,6
Масса блока, кг, не более	0,9
Степень защиты (в соответствии с ГОСТ 14254 -96): - блока оболочкой - контактных выводов	IP40 IP10
Сопротивление изоляции, мОм, не менее: - в холодном состоянии при нормальных климатических условиях - в нагретом состоянии при температуре 55°С - в условиях повышенной влажности 98% при температуре 35°С	50 10 1

Электрическая изоляция в холодном состоянии при нормальных климатических условиях выдерживает, без пробоя и перекрытия по поверхности, между независимыми (гальванически не связанными) электрическими цепями блока, и между этими же цепями и заземляющим контактом:

• испытательное напряжение переменного тока действующим значением 2 кВ и частотой 50 Гц ? в течение 60 с;
• импульсное испытательное напряжение амплитудой 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью импульса 50 мкс и периодом следования импульсов 5 с.

Количество импульсов при испытаниях – по три разной полярности.
Габаритній размер, мм: 140 х 72 х 161.

Параметры термической устойчивости токовых цепей БШД-01

Наименование параметра	Предельные значения токов, А для диапазонов рабочих токов
	(1-2) А	(2-4) А	(4-8) А
60-секундная термическая устойчивость	5	10	20
1-секундная термическая устойчивость	30	75	150
0,1-секундная термическая устойчивость	60	125	250

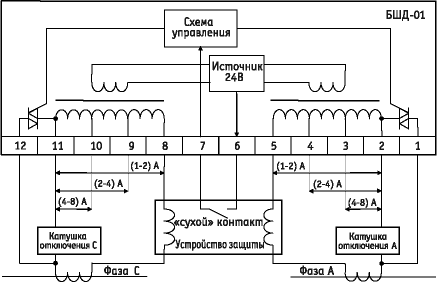

Схема расположения выводов и подключения внешних цепей БШД-01

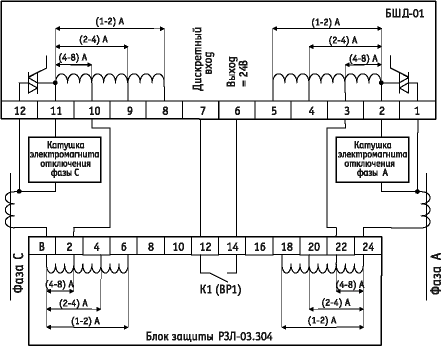

Схема подключения БШД-01 в составе микропроцессорного устройства защиты РЗЛ-03.304
