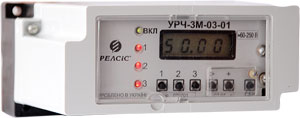

УРЧ-3М - Унифицированное реле частоты

Реле УРЧ-3М является модернизированным вариантом реле УРЧ-3, имеет внутренний электромагнитный экран, устойчиво к магнитному полю промышленной частоты по МЭК-1000-4-8-93, помехозащищенность соответствует МЭК 225-22-1. Реле УРЧ-3М предназначено для использования в противоаварийной автоматике энергосистем.

Функциональные возможности

Реле имеет в своем составе три независимых канала и предназначено для измерения частоты входного сигнала, который является общим для всех трех независимых каналов. Каждый из каналов может выполнять функцию:

• АЧР- автоматической частотной разгрузки;
• ЧАПВ- частотного автоматического повторного включения;
• ЧДА – частотной делительной автоматики;
• ДАРС – дополнительной автоматической разгрузки по скорости снижения частоты;
• АПЧ – автоматики повышения частоты.

Функция канала задается записью соответствующих уставок независимо для каждого канала.
Реле может работать в импульсном или статическом режиме удержания выходных контактов. Выдает сигнал неисправности замыканием «сухих» контактов.

Технические характеристики

Количество независимых каналов исполнительных реле:	3
Функция АЧР-ЧАПВ на каждом из каналов задается независимо друг от друга.
Диапазон контролируемой частоты, Гц	35,0 - 62,0
Дискретность отображения контролируемой частоты, Гц	0,01
Диапазон уставок по частоте срабатывания и отпускания, Гц	35,0 – 59,99
Дискретность задания уставок по частоте, Гц	0,01
Диапазон уставок по времени, с	0 – 599,9
Дискретность задания уставок по времени, с	0,1
Время удержания замкнутых контактов в импульсном режиме, с	1,0 ± 0,01
Коммутационная способность выходных контактов: ток А, не более напряжение, В	2 6 - 250
Средняя наработка на отказ, часов	25000
Масса реле, кг, не более	0,85
Габаритные размеры, мм	140х70х136
Рабочий диапазон температур, ºС	- 40... +55
Рабочий диапазон оперативного питания реле (постоянное или переменное), В	50 - 264
Напряжение контролируемой сети 50 Гц, В	25 - 180
Потребляемая мощность при сработанных трех каналах, ВА, не более	3

Исполнения

По желанию заказчика с раздельным оперативным и контролируемым питанием, с питанием реле только от контролируемой сети.
