РТ-40-1Д - Реле максимального тока с повышенной термической устойчивостью

ТУ 16-523.484-78

Реле РТ-40-1Д применяется в схемах защиты переменного тока, реагирующих на повышение тока, в тех случаях, когда требуется большая кратность длительно-допустимого тока к току срабатывания реле.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 °С до плюс 55 °С.

Группа механического исполнения М39 по ГОСТ 17516.1-90.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры

Номинальный ток, А	6,3
Пределы уставок тока срабатывания реле, А:	-
Зажимы 2-8	от 0,15 до 0,3
Зажимы 2-6	от 0,3 до 0,6
Зажимы 2-4	от 0,5 до 1
Термическая устойчивость при длительном протекании тока, А, равного	6,93
Номинальная частота переменного тока, Hz	50 или 60

Технические данные реле

Коэффициент возврата реле на любой уставке, не менее	0,7
Время срабатывания, s:	-
При I = 1,2 Iуст	0,15
При I = 3 Iуст	0,05
Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, s, не более	0,10
Контакты реле:	1 замыкающий, 1 размыкающий
Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А	0,1
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А:	-
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W	60
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA	300
Коммутационная износостойкость, циклы ВО	1250
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой)
Габаритные размеры, mm, не более	179 х 218 х 170
Масса реле, кg, не более	3,5

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

Структура условного обозначения реле

РТ-40-1Д Х4

РТ - реле тока;
40 - номер разработки;
1Д - термически стойкое;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Формулирование заказа

При заказе необходимо указать:

обозначение типа реле;
климатическое исполнение (УХЛ4 или О4);
вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
номер технических условий.

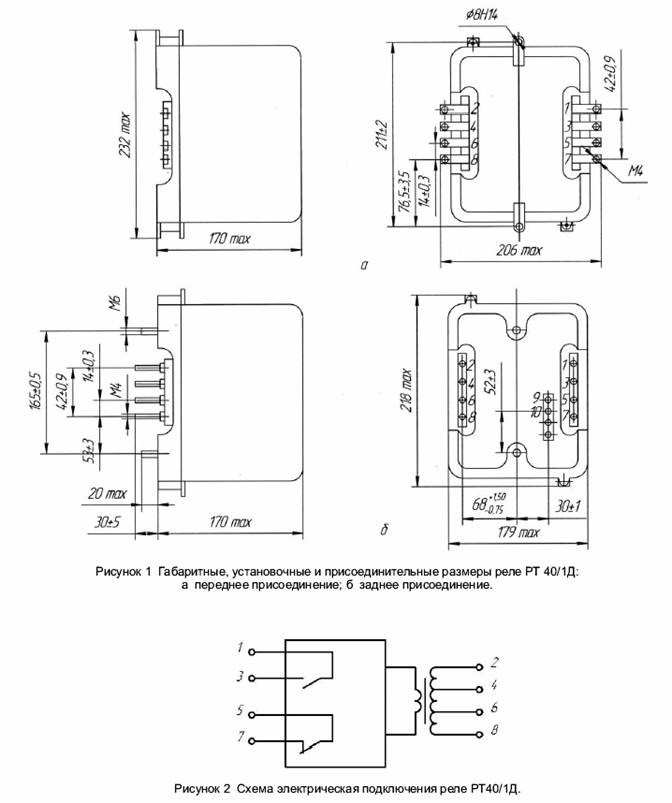

Габаритные и установочные размеры реле:
