РТ-40/Р - Реле максимального тока трехфазное

ТУ 16-523.484-78

Реле тока типа РТ-40/Р применяются в схемах устройств резервирования отказа выключателей, а также в специальных схемах токовой защиты на номинальные токи 1 или 5 А.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 °С до плюс 55 °С.
Группа механического исполнения М39 по ГОСТ 17516.1-90.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Реле тока типа РТ-40/Р

Основные параметры реле РТ-40/Р

Номинальный ток, А:	-
РТ-40/Р1	1
РТ-40/Р5	5
Пределы уставок тока срабатывания реле, mА:	-
Зажимы 2-4, 6-8	-
РТ-40/Р1	от 130 до 260
РТ-40/Р5	от 650 до 1300
Зажимы 5-7:	-
РТ-40/Р1	от 65 до 130
РТ-40/Р5	от 325 до 650
Термическая устойчивость при длительном протекании тока, А, равного	6,93
Номинальная частота переменного тока, Hz	50 или 60

Технические данные реле РТ-40/Р

Коэффициент возврата реле на любой уставке, не менее	0,7
Время срабатывания, s:	-
При I = 1,2 Iуст	0,15
При I = 3 Iуст	0,075
Время размыкания замыкающего контакта при уменьшении тока с 10 Iном до 0, s, не более	0,10
Количество контактов:	-
- замыкающих	1
- размыкающих (выводится на дополнительные клеммы основания реле и приспособлены только при заднем присоединении внешних проводников)	1
Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А	0,1
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А:	-
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W	60
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA	300
Коммутационная износостойкость, циклы ВО	1250
Мощность, потребляемая реле при питании его встроенного насыщающегося трансформатора от системы трехфазных симметричных токов при несогласованной полярности одной из обмоток с меньшим числом витков, VА:	-
обмотка с меньшим числом витков(зажимы 2-4, 6-8):	-
- первая уставка	0,15
- последняя уставка	0,5
обмотка с большим числом витков(зажимы 5-7):	-
- первая уставка	0,3
- последняя уставка	1,0
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой)

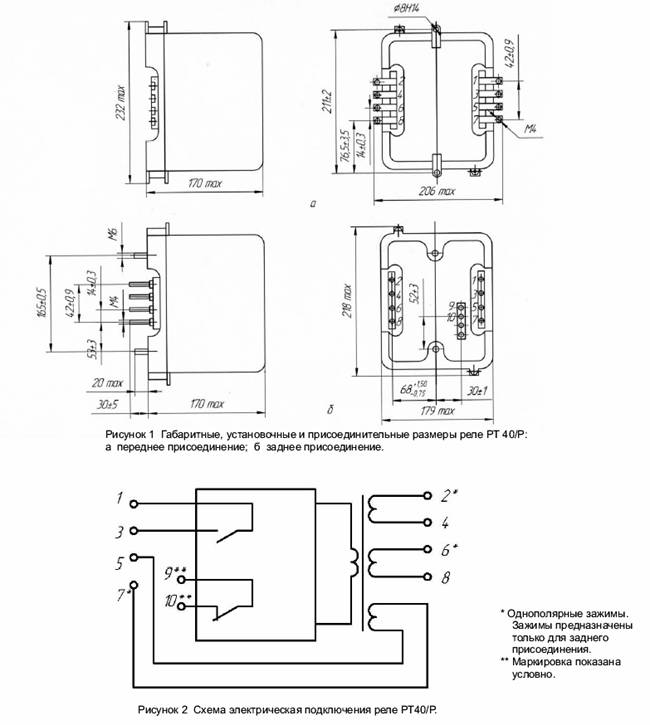

Габаритные размеры, mm, не более	179 х 218 х 170
Масса реле, кg, не более	3,5

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

Структура условного обозначения реле РТ-40/Р:

РТ-40/РХ Х4
РТ - реле тока;
40 - номер разработки;
Р - для схем УРОВ;
Х - номинальный ток (1 или 5 А);
Х4 – климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Формулирование заказа

При заказе необходимо указать:

обозначение типа реле;
климатическое исполнение (УХЛ4 или О4);
вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
номер технических условий.

Типоисполнения реле приведены в таблице 1

Таблица 1
