РТ-40/Ф - Реле максимального тока с загрублением от высших гармоник

ТУ 16-523.484-78

Реле тока мгновенного действия типа РТ-40/Ф применяется в схемах защиты установок переменного тока реагирующие на повышение тока, в тех случаях, когда требуется загрубление защиты при появлении высших гармоник тока.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 °С до плюс 55 °С.
Группа механического исполнения М39 по ГОСТ 17516.1-90.

Основные параметры

Номинальный ток, А	6,3
Пределы уставок тока срабатывания реле, А:	-
зажимы 4-8 (I диапазон )	от 1,75 до 3,5
зажимы 6-8 (II диапазон)	от 2,9 до 5,8
зажимы 4-6 (III диапазон)	от 4,4 до 8,8
зажимы 2-4 (IV диапазон)	от 8,8 до 17,6
Термическая устойчивость при длительном протекании тока, А, равного	6,93
Номинальная частота, Hz	50 или 60

Технические данные

Коэффициент возврата реле на любой уставке, не менее	0,8
Время срабатывания, s:	-
при I = 1,2 Iуст	0,15
при I = 3 Iуст	0,05
Время размыкания замыкающего контакта при уменьшении тока с 1,2 Iуст до 0,8 Iвоз, s, не более	0,10
Количество контактов:	1 замыкающий, 1 размыкающий
Минимальный ток, коммутируемый контактами реле при напряжении 24 V, А	0,1
Увеличение токов срабатывания при частоте 150 или 180 Hz, раз, не менее	8
Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А:	-
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, W	60
- в цепях переменного тока с коэффициентом мощности не менее 0,5, VA	300
Коммутационная износостойкость, циклы ВО	1250
Мощность, потребляемая реле при токе минимальной уставки, VA:	-
I, II, III диапазоны	0,5
IV диапазон	1,0
Габаритные размеры, mm, не более	179 х 218 х 170
Масса реле, кg, не более	3,5

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

Структура условного обозначения:

РТ-40/Ф Х4
РТ - реле тока;
40 - номер разработки;
Ф - фильтровое;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Формулирование заказа

При заказе необходимо указать:

обозначение типа реле;
климатическое исполнение (УХЛ4 или О4);
вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
номер технических условий.

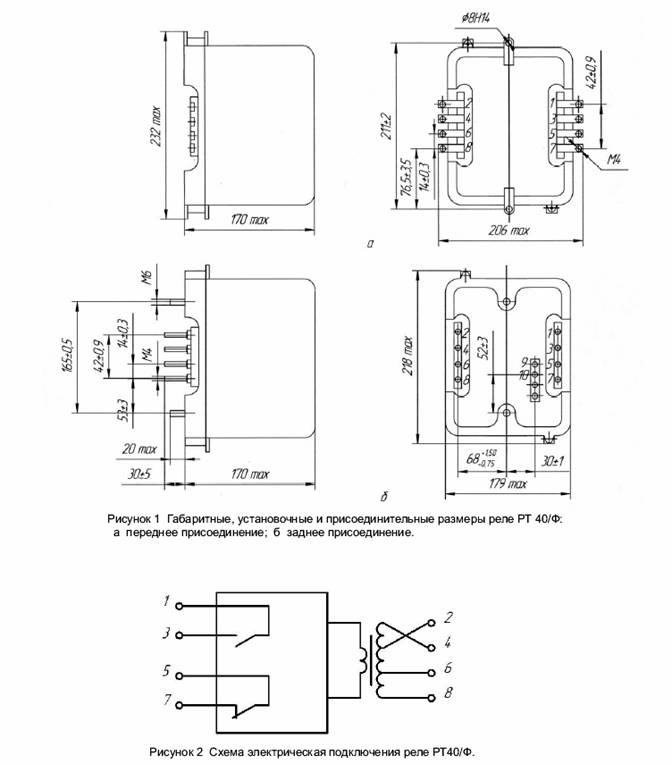

Габаритные и установочные размеры:
