РТ-80, РТ-90 - Реле максимального тока с зависимой выдержкой времени

ТУ 16-523.478 -79

Общие сведения Реле предназначены для использования в схемах релейной защиты в качестве органа, реагирующего на увеличение тока в контролируемой цепи и применяются для защиты электрических машин, трансформаторов и линий электропередачи при перегрузках и коротких замыканиях. Условия эксплуатации климатическое исполнение УХЛ или О4 и категория размещения «4» по ГОСТ 15150-69 . диапазон рабочих температур от минус 20° С до плюс 40 ° С;, при встраивании в комплектные устройства до плюс 55 °С вибрационные нагрузки (вибропрочность) 0,25 g в вертикальном направлении в диапазоне частот от 10 до 50 Hz Технические данные основные параметры реле приведены в таблице 1

Таблица 1

* При десятикратном токе срабатывания индукционного злемента
** Т.е отношение ток срабатывания отсечки
ток срабатывания индукционного элемента
коэффициент возврата – не менее 0,8
потребляемая мощность реле серии РТ-80 – не более 10 VA, реле серии РТ-90 – не более 30 VA при токе, равном току уставки реле

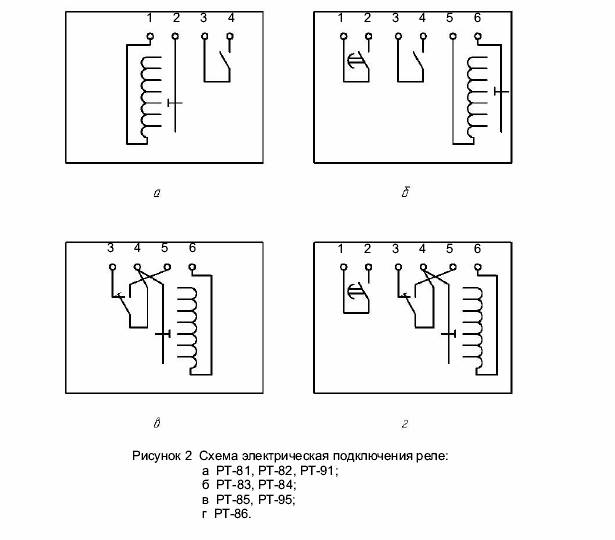

Реле имеют исполнения контактов в соответствии с указанными в таблице 2

Таблица 2

  коммутационная способность контактов. Замыкающие контакты реле типов РТ-81, РТ-82, РТ-91 и главные замыкающие контакты реле типов РТ-83, РТ-84 способны включить при замыкании постоянный или переменный ток до 5 А при напряжении от 24 до 250 V, но размыкание цепи должно осуществляться другими контактами, например, контактами на валу выключателя:
размыкающие контакты этих типов реле (при перестановке элементов) способны разрывать переменный ток до 2 А и постоянный ток до 0.5 А при напряжении от 24 до 250 V. Если управляемая цепь питается от трансформатора тока и при токе 4 А импеданс ее не более 4 Ом, а при токе 50 А - не более 1,5 Ом, то контакты реле способны шунтировать и дешунтировать эту цепь при токе до 50 А.
главные контакты реле РТ-85, РТ-86, РТ-95 способны шунтировать и дешунтировать управляемую цепь при токе до 150 А, если управляемая цепь питается от трансформатора тока и ее импеданс при токе 4 А - не более 4 Ом, а при токе 50 А - не более 1,5 Ом
замыкающие сигнальные контакты реле типов РТ-83, РТ-84, РТ-86 способны замыкать или размыкать цепь постоянного тока до 0,2 А или переменный ток до 1 А при напряжении от 24 до 250 V
коммутационная износостойкость:

• 630 циклов ВО для реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ-91
• 60 циклов ВО для реле типов РТ-85, РТ-86, РТ-95

механическая износостойкость:
- 1250 циклов ВО для реле типов РТ-81, РТ-82, РТ-83, РТ-84, РТ-91
- 630 циклов ВО для реле типов РТ-85, РТ-86, РТ-95
габаритные размеры не более 245х149х145 mm.
Масса не более 2,9 kg

Конструкция

Все механизмы реле смонтированы внутри корпуса , состоящего из механически прочного цоколя и съемного прозрачного кожуха

Структура условного обозначения

РТ-ХХ/Х Х4
Р – реле ;
Т – тока;
Х – классификация серии реле: 8 или 9;
Х – конструктивное исполнение: 1; 2; 3; 4; 5; 6;
Х – номинальный ток;
1 – 10 А;
2 – 5 А;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69

При заказе необходимо указать:

• типоисполнение реле;
• номинальный ток;
• номинальную частоту;
• климатическое исполнение и категорию размещения по ГОСТ 15150-69 (УХЛ4 или О4);
• вид присоединения внешних проводников (переднее или заднее винтом или шпилькой );
• номер технических условий.

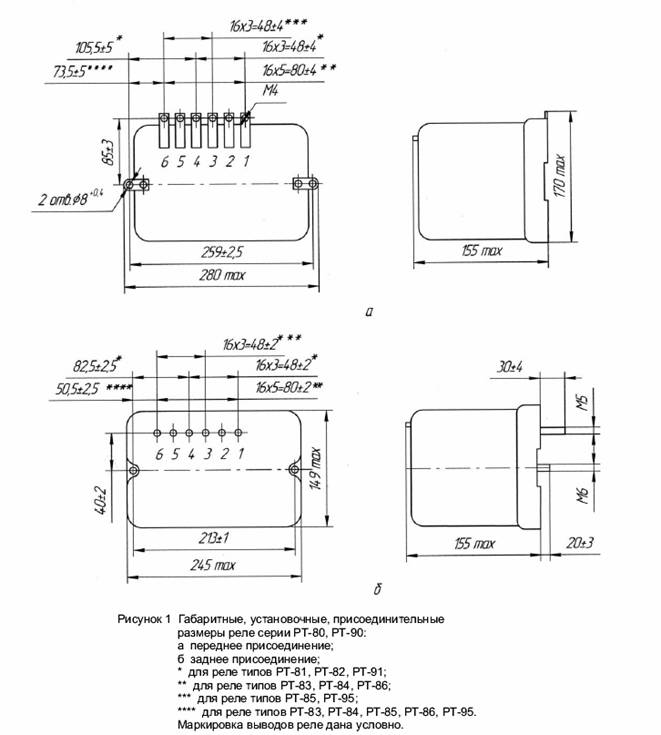

Габаритные и установочные размеры:
