РТД-11, РТД-12 - Реле тока двустабильные

Реле тока двустабильные серий РТД-11 и РТД-12

Реле тока двустабильные серий РТД-11 и РТД-12 применяются в различных схемах аварийной и предупреждающей сигнализации в качестве органа, реагирующего на изменение тока в электрических цепях. Реле серии РТД-11 работает от сети постоянного тока напряжением 48, 60, 110 и 220В; серии РТД-12 – от сети переменного тока напряжением 110, 127 и 220В частотой 50 и 60Гц. Реле пригодны для работы в сейсмоопасных районах.

Условия эксплуатации

Высота над уровнем моря до 2000м.
Диапазон рабочих температур    от -40 до +55°С.
Окружающая среда взрывобезопасная,    не содержащая   пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле в диапазоне   частот 10...100Гц с максимальным   ускорением 1g.
Степень   защиты оболочки реле IP40, контактных зажимов для присоединения    внешних проводников   IP00. Установка реле на вертикальной   плоскости, допускается   отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от попадания   брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия   солнечной радиации.

Структура условного обозначениЯ

РТДХХ-ХХ-ХХ-40Х4:

РТД   – реле тока двустабильное;
ХХ – номер разработки   (11 – для цепей постоянного тока; 12 – для цепей переменного   тока);
ХХ – величина импульса тока срабатывания    (01 – 0.05А, 02 – 0.12А, 04 – 0.2А);
ХХ – номинальное   напряжение   питания (11 – 48, 60В пост., 15 – 110, 220В пост., 34 – 110, 127, 220В 50Гц);
40 – степень защиты оболочки (IP40);
Х4 – климатическое   исполнение   (УХЛ, О) и категория размещения   (4).

Технические характеристики

Наименование характеристики	Исполнение по роду тока
	РТД 11 (постоянный)				РТД 12 (переменный)
	-01		-04		-01	-02
	-11	-15	-11	-15	-34
Номинальное напряжение питания реле, В	48, 60	110, 220	48, 60	110, 220	110, 127, 220
Значение импульса тока срабатывания, А	0.05		0.2		0.05	0.12
Предельная основная погрешность импульса тока срабатывания,не более	10%
Дополнительная погрешность импульса срабатывания при изменении входного тока,не более	50%				40%
Время срабатывания, с не более	0,1
Количество принимаемых сигналов	30		20		10
Количество контактов	1
Потребляемая мощность цепи питания в режиме ожидания, Вт или ВА	3,8
Коммутационная износостойкость выходного реле в режиме коммутации нагрузки,циклов	4 млн.

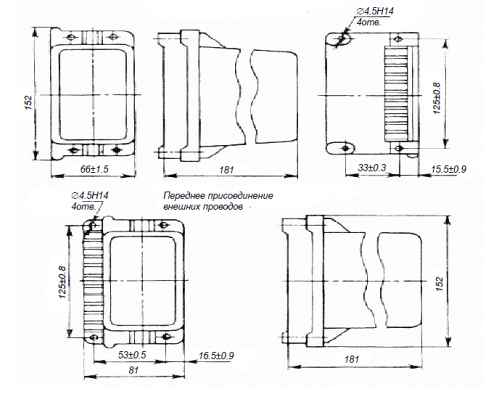

Габаритные (присоединительные) размеры, мм	181х152х61 (125х33)
Масса, кг, не более	1,1

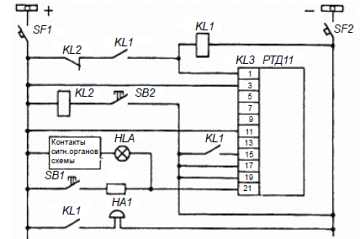

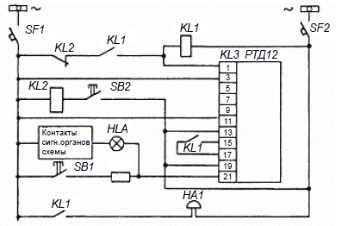

Схемы подключения


РТД-11			РТД-12
Цепь	Контакт	Адрес	Цепь	Контакт	Адрес
контакт выход. реле	1	цепь управления	контакт выход. реле	1	цепь управления
	3			3
ввод PI, CI	5	накладка	питание реле	5	накладка выбора режима питания
	7			7
питание реле	9			9
	11	"+" 220, 60 В		11
	13	"+" 220, 60 В		13
	15	контакты общего "-" возврата		15
	17			17
вход трансформатора	19	цепь контроля входного сигнала	вход трансформатора	19	цепь контроля входного сигнала
	21			21
