ДЗТ-11 - Реле тока дифференциальные с торможением

ТУ 16-523. 464 -74

Общие сведения Реле ДЗТ-11, ДЗТ-11/2, ДЗТ-11/3, ДЗТ-11/4 предназначены для дифференциальной защиты одной фазы силовых трансформаторов Реле ДЗТ-11/5 предназначены для дифференциальной защиты генераторов переменного тока. Реле обеспечивают торможение от одной группы измерительных трансформаторов тока (т.е. имеют по одной тормозной обмотке) Условия эксплуатации климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях: - температура окружающего воздуха от минус 20° С до плюс 55 ° С; - внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Hz с ускорением 0,25 g Технические данные основные технические данные реле приведены в таблице 1

 Таблица 1

• время срабатывания реле при трехкратном токе срабатывания 0,04 S
• тормозная характеристика: зависимость магнитодвижущей силы срабатывания от магнитодвижущей силы торможения приведена на рисунке 1
• коэффициент надежности реле не менее 1,35 при пятикратном и не менее 1,2 при двухкратном токе срабатывания
• коммутационная способность контактов в цепи постоянного тока с индуктивной нагрузки с постоянной времени 0,005 S 60 W при напряжении до 250 V или токе до 2 А
• габаритные размеры не более 179х218х190 mm
• масса 3,5 kg

Конструкция

Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.

Структура условного обозначения

ДЗТ-ХХ-Х4

• ДЗТ –дифференциальная защита трансформаторов;
• ХХ- условный номер разработки (11; 11/1; 11/3; 11/4; 11/5)
• Х4 - климатическое исполнение (УХЛ, 0) и категорию размещения (4) по ГОСТ 15150-69

При заказе необходимо указать:

• тип реле;
• климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ или О4);
• вид присоединения внешних проводников (переднее, заднее шпилькой или винтом);
• номер технических условий.

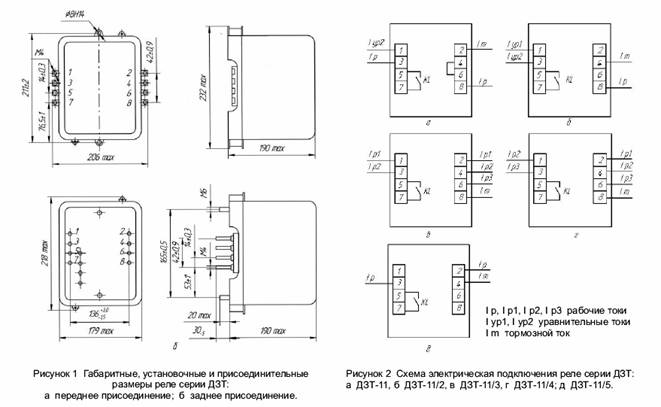

Габаритные и установочные размеры:
