Реле максимального тока без оперативного питания РСТ-40М
Реле применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.
|
Условия эксплуатации.
Климатическое исполнение УХЛ категории размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 ° С.
Относительная влажность воздуха до 80% при 25 ° (без конденсации влаги).
Высота над уровнем моря не более 2000 м.
Вибрационные нагрузки диапазоне частот 5 – 15 Гц при ускорении 3 g и в диапазоне частот
15 – 100 Гц при ускорении 1 g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями
ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.
Основные достоинства реле:
- не требуется оперативное питание (!) – реле питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ40, РТ140, РСТ 11, 12, 13, 14, 11М;
- реле РСТ-40М выполнено в том же корпусе, что и РТ-40, габариты и схема подключения так же полностью соответствуют;
- реле РСТ-40М выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов (как у реле переменного тока);
- коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей;
- подготовка реле к работе требует всего одной операции по настройке тока срабатывания. При этом коэффициент возврата не менее 0,9 получается автоматически;
Основные параметры реле.
Исполнение реле по диапазону уставок.
| Обозначение максимальной уставки по току |
Диапазон уставок по току, А |
Соединение обмоток |
Потребляемая мощность при токе минимальной установки не более, ВА |
| последовательное |
параллельное |
| Iср., А |
Iном., А
|
Iср., А
|
Iном., А
|
| 0,6 |
0,15-0,6 |
0,15-0,3 |
0,3 |
0,3-0,6 |
0,6 |
2 |
| 02 |
0,5-2 |
0,5-1 |
1 |
1-2 |
2 |
2 |
| 06 |
1,5-6
|
1,5-3
|
3
|
3-6
|
6
|
2
|
| 10 |
2,5-10
|
2,5-5
|
5
|
5-10
|
10 |
2
|
20
|
5-20 |
5-10 |
10 |
10-20
|
16
|
2 |
| 60 |
15-60 |
15-30
|
16 |
30-60
|
16
|
3
|
| 100 |
25-100
|
25-50
|
16
|
50-100
|
16
|
5,5
|
| 200 |
50-200 |
50-100 |
16 |
100-200 |
16 |
10 |
Технические характеристики реле.
| Коэффициэнт возврата реле |
не менее 0,9 |
| Время замыкания замыкающего контакта, не более, с |
0,05 с при токе 1,2Iср
0,02 с при токе 3Iср
|
| Время размыкания замыкающего контакта при уменьшении тока с 10-кратного тока срабатывания |
до нуля - не более 0,006 с |
| Исполнение контактов |
1з1р (по отдельному заказу возможны исполнения 2з, 2р, 1п) |
|
Контакты выходного реле обеспечивают коммутацию электрических нагрузок при токе не более 5 А и напряжении от 24 до 250 В мощностью:
- 300 ВА, в цепях переменного тока при коэффициенте мощности цепи
- 20 Вт, в цепях постоянного тока при постоянной времени цепи
|
не менее 0,5
не более 0,005 с
|
При заказе необходимо указать:
- тип реле,
- максимальную уставку по току срабатывания,
- вид присоединения внешних проводников (переднее - 1, заднее - 5),
- климатическое исполнение (УХЛ4).
Пример записи при заказе продукции: "РСТ-40М-06-1-УХЛ4 Реле" - однофазное реле с диапазоном установок по току 1,5...6,0 А, с передним присеодинением, с климатическим исполнением УХЛ4.

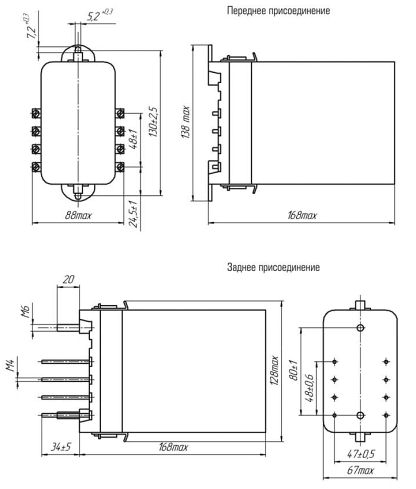

Габаритные и присоединительные размеры, схема подключения реле.
Схема подключения.
