РСТ-80АВ - Реле максимального тока без оперативного питания с зависимой характеристикой срабатывания

Реле максимального тока без оперативного питания с зависимой характеристикой срабатывания РСТ-80АВ Реле применяется в схемах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока контролируемой цепи.

Основные преимущества реле:

• не требуется оперативное питание (!) – реле питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ80, РТ90, при этом мощность, потребляемая на минимальной уставке диапазона, не более 1,5 ВА;
• в одном реле два функциональных элемента – измерительный орган тока со стандартными зависимыми характеристиками срабатывания типов А и В и быстродействующий орган отсечки;
• Применение зависимых характеристик срабатывания стандартных типов (А и В) позволяет оптимально согласовать защиту с характеристиками защищаемых объектов и с современными микропроцессорными защитами;
• РСТ-80АВ выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладает высокой виброустойчивостью и ударопрочностью;
• коммутационная способность контактов реле позволяет действовать непосредственно на отключающую катушку выключателей.

Условия эксплуатации.

Климатическое исполнение УХЛ или О категории размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С.
Относительная влажность воздуха до 80% при 25°С для исполнения УХЛ4 и до 98% при 35°С для исполнения О4 (без конденсации влаги).
Высота над уровнем моря не более 2000 м.
Вибрационные нагрузки диапазоне частот 5 – 15 Гц при ускорении 3g и в диапазоне частот 15 – 100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Степень защиты оболочки реле – IP40, выводов реле – IP00 по ГОСТ 14254-96.
Реле устойчивы к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.
Реле соответствуют требованиям ТУ 3425-004-24364480-2006.

Технические данные.

Исполнения реле по диапазонам уставок по току.

Обозначение типа реле	Соединение обмоток	Уставки тока срабатывания, А		Уставки тока срабатывания органа отсечки, А		Термическая устойчивость, А		Потребляемая мощность при мин. уставке диапазона, не более, ВА
		диапазон	дискетность	диапазон	дискретность	диапазон	дискретность
РСТ-80АВ-02	последовательное	0,5-1,12	0,02	1-8,75	0,25	1	10	1,5
	параллельное	1-2,24	0,004	2-17,5	0,5	2	20
РСТ-80АВ-06	последовательное	1,5-3,36	0,06	3-26,25	0,75	3	30	2,0
	параллельное	3-6,72	0,12	6-52,5	1,5	6	60
РСТ-80АВ-10	последовательное	2,5-5,6	0,1	5-43,75	1,25	5	50	2,0
	параллельное	5-11,2	0,2	10-87,5	2,5	10	100
РСТ-80АВ-20	последовательное	5-11,2	0,2	10-87,5	2,5	10	100	2,0
	параллельное	10-22,4	0,4	20-175	5	20	160

Варианты исполнений по функции выходных реле.

№ варианта	Выходное реле 1	Выходное реле 2	Выходное реле 3
1	МТ3	отсечка	-
2	МТ3	отсечка	пуск МТ3 (с возвратом после сраб. МТ3)
3	МТ3	отсечка	пуск МТ3 (без возврата после сраб. МТ3)
4	МТ3+отсечка	-	пуск МТ3 (с возвратом после сраб. МТ3)
5	МТ3+отсечка	отсечка	пуск МТ3 (с возвратом после сраб. МТ3)
6	МТ3+отсечка	-	-

Имеются различные исполнения по типам контактов выходных реле (1з1р, 2з, 2р, 1п).

Технические характеристики реле.

• Коэффициент возврата реле: не менее 0,9
• Время срабатывания органа отсечки при токе 1,2 Iср: не более 0,05 с
• Погрешности параметров приведены в таблице:

Параметр	Основная погрешность, не более %	Дополнительная погрешность, не более %
		при изменении температуры в рабочем диапазоне	при изменении частоты на ±3 Гц
Ток срабатывания*	±10	±10	±13
Время срабатывания	±5	±5	±3
Время срабатывания органа зависимой выдержки времени	±10	±15	±5

*Примечание - значение приведено для коэффициента времени kt>0,75

• Параметры выходных контактов приведены в таблице:

Контакты	Коммутируемая мощность		Ток отключающий, не более, А	Длительно допустимый ток, А	Коммутационная износостойкость, циклов
	250В переменного тока при cosφ>0,5 ВА	220В постоянного тока для τ<0.005 с, Вт
Усиленные	600	40	10	16	12500
Средгней мощности	300	20	5	8	12500

Примечание: контакты реле не предназначены для дешунтирования управляемой цепи. При необходимости следует использовать совместно реле дешунтирования РП361

• Габаритные размеры - не более 66х138х181 мм
• Масса - не более 1,5 кг

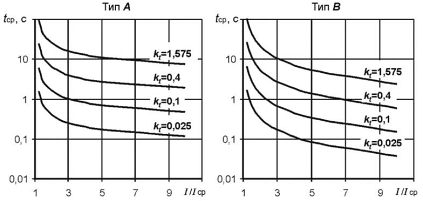

Характеристика срабатывания.

Схемы электрические подключения реле.

Схема расположения выходных реле.	Схемы подключения с различными выходными контактами.
