Реле тока с повышенной чувствительностью РТЗм-51
Реле предназначено для применения совместно с трансформатором тока нулевой последовательности в качестве органа, реагирующего на ток нулевой последовательности в схемах защит от однофазных замыканий на землю генераторов, двигателей и линий с малыми токами замыкания на землю и в других схемах устройств релейной защиты.
Реле построено с использованием современной микроэлектронной базы.
Реле построено с использованием современной микроэлектронной базы.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC.
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC.
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Технические данные.
| Наименование параметра |
Значение |
| Номинальный ток, А |
0,1 |
Номинальное напряжение питания, В
- переменного тока
- постоянного тока |
100
220 |
| Пределы регулирования тока срабатывания реле, А |
От 0,02 до 0,12 |
| Регулирование уставок дискретное, ступенями 0,006;0,012,сть А |
0,06 |
| Номинальная частота, Гц |
50 |
| Время срабатывания при подаче на вход двукратного тока срабатывания, с |
0,06 |
Кратность увеличения тока срабатывания относительно измеренного на частоте 50 Гц:
- 150 Гц;
- 400 Гц |
4
5 |
| Разброс тока срабатывания на любой уставке, % |
3 |
| Мощность, потребляемая реле на входе реле при минимальной уставке, ВА |
0,01 |
Мощность, потребляемая реле в цепи питания при номинальном напряжении
- в нормальном режиме не более, ВА(Вт)
- в режиме срабатывания не более, ВА(Вт) |
2,0
4,0 |
| Количество контактов |
1 замыкающий |
Коммутационная способность контактов при напряжении от 24 до 250 В или при токе не более 2,5 А:
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 при токе до 1А, не менее Вт,
- цепях переменного тока с cosf не менее 0,3, при токе до 6А, ВА |
48
750
|
| Длительно допустимый ток контактов выходных органов, А не менее |
8 |
| Коммутационная износостойкость, циклы ВО |
1000 |
| Габаритные размеры, мм, не более |
65х138х147 |
| Масса , кг не более |
1 |
Конструктивное исполнение.
Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
|
1 – реле тока замыкания на землю статическое;
2 – номер разработки 51;
3 - вид и спопоб присоединения внешних проводников:
1– переднее присоединение с винтовыми зажимами;
5– заднее присоединение с винтовыми зажимами;
4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее;
Пример заказа :
Реле тока защиты от замыканий на землю, с передним присоединением проводников, с климатическим исполнением УХЛ4: РТЗм–51–1–УХЛ4, переднее присоединения.
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
Габаритные, установочные и присоединительные размеры, схемы электрические подключения
Рис.1. Габаритные, установочные и присоединительные размеры реле типа РТЗм-51
а - переднее присоединение; б - заднее присоединение.

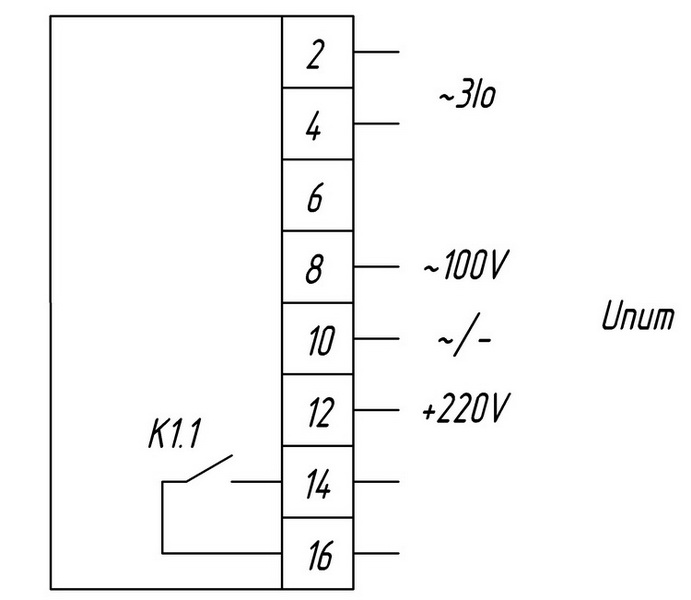

Рис.2. Схема электрическая подключения реле типа РТЗм-51
