РТДм-11, РТДм-12 - Реле тока двустабильные

Реле тока двустабильные РТДм-11, РТДм-12

Реле РТДм-11 и РТДм-12

Реле РТДм-11 и РТДм-12 предназначены для применения в схемах аварийной и предупредительной сигнализации, в качестве аппаратов, реагирующих на изменение тока в электрических цепях постоянного и переменного тока. Реле РТДм-11 предназначены для работы в электроустановках с постоянным оперативным током, РТДм-12 – с переменным оперативным током.

Аналог реле ртд-11 и ртд-12

Реле собрано на современной элементной базе ведущих производителей электронных компонентов и коммутационных аппаратов. Отличается повышенной надежностью

Основные параметры

Наименование параметра	Значение
Номинальное напряжение оперативного тока, В Для реле РТДм-11 постоянного тока Для реле РТДм-12 переменного тока (изменяется перестановкой перемычек)	48-60,110-220, 100,127,220
Значение импульса тока срабатывания, А РТДм-11-01 РТДм-11-04 РТДм-12-01 РТДм-12-02	0,05 0,2 0,05 0,12
Предельная основная погрешность импульса тока срабатывания не более, %	10
Время срабатывания не более, сек	0,1
Количество принимаемых сигналов РТДм-11-01 РТДм-11-04 РТДм-12	30 20 10
Потребляемая мощность в цепи питания в режиме ожидания, Вт, ВА	3,8
Количество контактов выходного реле	1
Коммутационная способность контактов реле -при напряжении от 24 до 250 В или при токе не более 2,5 А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,03, при токе до 1А, Вт -в цепях переменного тока с cosf мощности не менее 0,3, при токе до 6 А, ВА	48 750
Длительно допустимый ток контактов выходного реле не менее, А	8
Коммутационная износостойкость, циклы ВО, не менее	6500

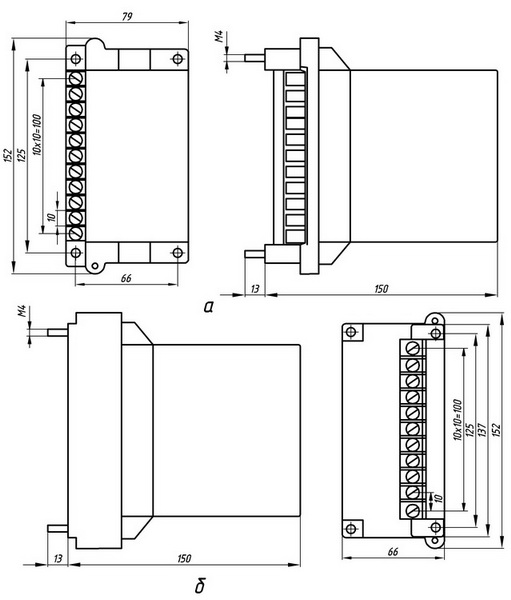

Габаритные размеры не более, мм РТДм-11 РТДм-12	65х138х147 66х152х163
Масса не более, кг	1,1

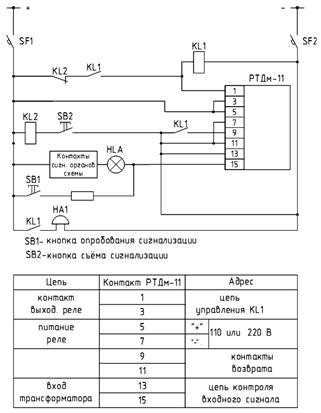

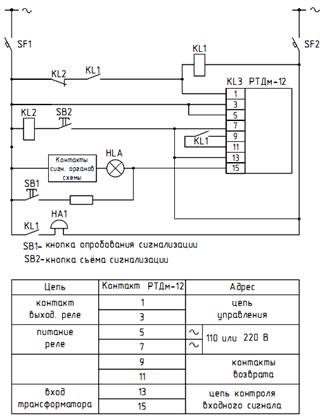

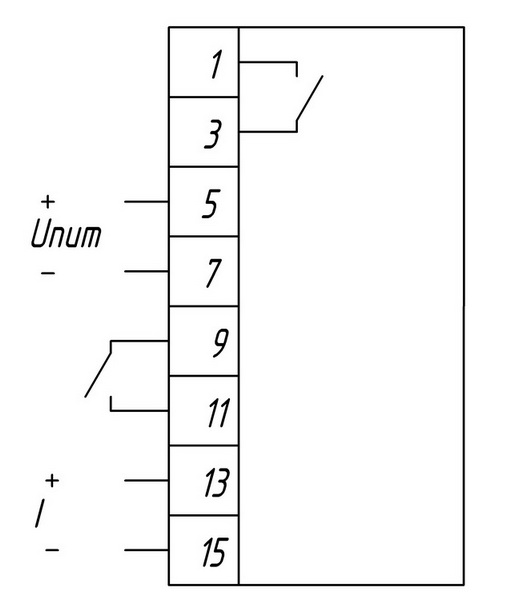

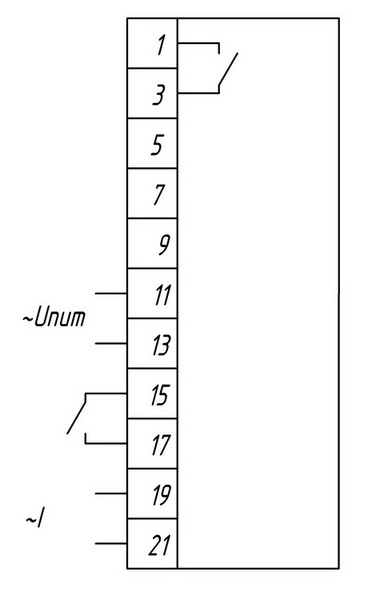

Конструктивное исполнение

Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы в цепи питания установлены с наружной стороны основания.

Структура условного обозначения

РТДм-	XX	-XX	-Х		-X
1	2	3	4		5

где РТДм - реле тока двустабильное, м – модернизированное;

1 — оперативный ток;

11 — для цепей постоянного тока;

12 — для цепей переменного тока;

2 — значение импульса тока срабатывания:

01 — 0,05 А;

02 — 0,12 А;

04 — 0,20 А;

3 —номинальное напряжение оперативного постоянного или переменного тока (указывается только для РТДм-11, при заказе пишется одно из крайних уровней напряжения диапазона):

46...68 В;

110...220 В;

4 — вид и способ присоединения внешних проводников:

1 — переднее присоединение с винтовыми зажимами;

5 — заднее присоединение с винтовыми зажимами;

5 — климатическое исполнение (УХЛ,0) и категория размещения (4) по ГОСТ 15150.

где РТДм - реле тока двустабильное, м – модернизированное;

1 — оперативный ток;

11 — для цепей постоянного тока;

12 — для цепей переменного тока;

2 — значение импульса тока срабатывания:

01 — 0,05 А;

02 — 0,12 А;

04 — 0,20 А;

46 — 68 В;

110 — 220 В;

4 — вид и способ присоединения внешних проводников:

1 — переднее присоединение с винтовыми зажимами;

5 — заднее присоединение с винтовыми зажимами;

5 — климатическое исполнение (УХЛ,0) и категория размещения (4) по ГОСТ 15150.

При заказе необходимо указать

- обозначение типа реле;

- номинальное напряжение питания (только для РТДм-11);

- климатическое исполнение и категорию размещения;

- вид присоединения внешних проводников: переднее или заднее.

Пример заказа :

Реле тока двустабильное, постоянного тока, с током срабатывания 0,12 А, с напряжением питания 110...220 В, с передним присеодинением проводников, с климатическим исполнением УХЛ4: РТДм-11-02-220-1-УХЛ4.

Реле тока двустабильное, переменного тока, с током срабатывания 0,20 А, с передним присеодинением проводников, с климатическим исполнением УХЛ4: РТДм-21-04-1-УХЛ4.
