РСТ-11, РСТ-12, РСТ-13, РСТ-14 - Реле максимального тока

ТУ 16-647.011-84

Реле предназначены для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 °С до плюс 55 °С.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Hz, 1 g в диапазоне частот от 15 до 100 Hz
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные

Основные параметры реле приведены в таблице 1

Таблица 1

Тип реле	Номинальная частота, Hz	Класс точности	Напряжение питания, 220 V	Диапазон уставок	Номинальный ток, А
РСТ-11-04	50	7,5	перем.	0,05-0,2	0,4
РСТ-12-04	60		перем.
РСТ-13-04	50		пост.
РСТ-14-04	60		пост.
РСТ-11-09	50	5,0	перем.	0,15-0,6	6,3
РСТ-12-09	60		перем.
РСТ-13-09	50		пост.
РСТ-14-09	60		пост.
РСТ-11-14	50		перем.	0,5-2
РСТ-12-14	60		перем.
РСТ-13-14	50		пост.
РСТ-14-14	60		пост.
РСТ-11-19	50		перем.	1,5-6	10
РСТ-12-19	60		перем.
РСТ-13-19	50		пост.
РСТ-14-19	60		пост
РСТ-11-24	50		перем	5-20	16
РСТ-12-24	60		перем.
РСТ-13-24	50		пост.
РСТ-14-24	60		пост.
РСТ-11-29	50		перем.	15-60
РСТ-12-29	60		перем.
РСТ-13-29	50		пост.
РСТ-14-29	60		пост.
РСТ-11-32	50		перем.	30-120
РСТ-12-32	60		перем.
РСТ-13-32	50		пост.
РСТ-14-32	60		пост.

Время срабатывания реле, s, не более:
- при токе, равном 1,2 Iср	0,06
- при токе, равном 3 Iср	0,035
Коэффциенит возврата реле, не менее	0,9
Контакты реле	1 замыкающий, 1 размыкающий
Коммутационная способность контактов реле:	-
- при напряжении от 24 до 250 V или токе не более 1 А в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W	30
- при напряжении от 24 до 250 V или токе не более 2 А в цепях переменного тока с коэффициентом мощности не менее 0,4, VA	250
Коммутационная износостойкость, циклы ВО	12500
Потребляемая мощность по цепи питания:	-
- РСТ-13, РСТ-14, W, не более:	-
- в нормальном режиме	7
- в режиме срабатывания	8,5
- РСТ-11, РСТ-12, VA, не более:	-
- в нормальном режиме	7
- в режиме срабатывания	8,5

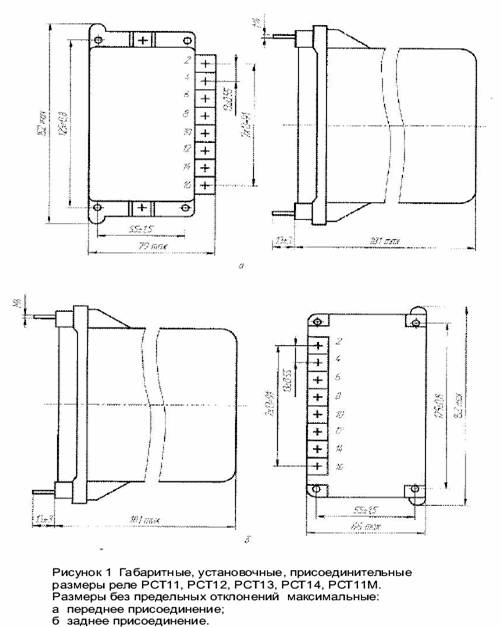

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом)
Габаритные размеры, mm, не более	66х152х181
Масса реле, kg, не более	1,0

Конструкция

Все элементы схемы реле, кроме балластных резисторов смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Для снижения температуры нагрева реле балластные резисторы установлены с наружной стороны основания.
Реле выпускается в унифицированном корпусе "СУРА" I габарита несъемного исполнения.

Структура условного обозначения

РСТ ХХ-ХХ-Х Х4

РСТ - реле статическое тока;
ХХ - порядковый номер разработки:
11 - для частоты 50 Hz и оперативного переменного тока;
12 - для частоты 60 Hz и оперативного переменного тока;
13 - для частоты 50 Hz и оперативного постоянного тока;
14 - для частоты 60 Hz и оперативного постоянного тока;
ХХ - максимальная уставка по току:
04 - 0,2 А; 09 - 0,6 А; 14 - 2 А; 19 - 6 А; 24 - 20 А; 29 - 60 А; 32 - 120 А;
Х - вид и способ присоединения внешних проводников:
1 - переднее присоединение с винтовыми зажимами;
5 - заднее присоединение с винтовыми зажимами;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Формулирование заказа

При заказе необходимо указать:

обозначение типа реле;
климатическое исполнение (УХЛ4 или О4);
вид присоединения внешних проводников: переднее или заднее винтом;
номер технических условий.

Типоисполнения реле приведены в таблице 2

Таблица 2

Тип реле*	Пределы уставки на ток срабатывания, А	Hоминальный ток, А	Мощность, потребляемая реле при токе минимальной уставки, VA
РСТ-11-04-х	0,05-0,2	0,4	0,1
РСТ-11-09-х	0,15-0,6	6,3	0,1
РСТ-11-14-х	0,5–2,0	6,3	0,1
РСТ-11-19-х	1,5–2,0	10	0,2
РСТ-11-24-х	5-20	16	0,2
РСТ-11-29-х	15-60	16	0,8
РСТ-11-32-х	30-120	16	2,4
РСТ-13-04-х	0,05-0,2	0,4	0,1
РСТ-13-09-х	0,15-0,6	6,3	0,1
РСТ-13-14-х	0,5–2,0	6,3	0,1
РСТ-13-19-х	1,5–6,0	10	0,2
РСТ-13-24-х	5-20	16	0,2
РСТ-13-29-х	15-60	16	0,8
РСТ-13-32-х	30-120	16	2,4
РСТ-12-04-х	0,05-0,2	0,4	0,1
РСТ-12-09-х	0,15-0,6	6,3	0,1
РСТ-12-14-х	0,5–2,0	6,3	0,1
РСТ-12-19-х	1,5–6,0	10	0,2
РСТ-12-24-х	5-20	16	0,2
РСТ-12-29-х	15-60	16	0,8
РСТ-12-32-х	30-120	16	2,4
РСТ-14-04-х	0,05-0,2	0,4	0,1
РСТ-14-09-х	0,15-0,6	6,3	0,1
РСТ-14-14-х	0,5–2,0	6,3	0,1
РСТ-14-19-х	1,5–6,0	10	0,2
РСТ-14-24-х	5-20	16	0,2
РСТ-14-29-х	15-60	16	0,8
РСТ-14-32-х	30-120	16	2,4
