РСТ-15, РСТ-16 - Реле тока дифференциальные

ТУ 16-647.010 -84

Общие сведения Реле тока дифференциальные типов РСТ-15, РСТ-16 предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов. Условия эксплуатации климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях: - температура окружающего воздуха от минус 20° С до плюс 55 ° С; - внешние воздействующие факторы для группы механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hz с ускорением 3 g и в диапазоне от 16 до 100 Hz с ускорением 1 g. Технические данные Основные технические данные приведены в таблице 1.

Таблица 1

• уставки по току срабатывания в долях от Iном: 0,4; 0,5; 0,65; 0,9; 1,2 (к=1); при к=2 уставки дискретно увеличиваются в два раза
• мощность, потребляемая цепями переменного тока 2 VА; цепями питания в нормальном режиме 7 W, в режиме срабатывания – 9 W
• коммутационная способность контактов выходного реле при напряжении от 24 до 250 V в цепях постоянного тока с постоянной времени индуктивной нагрузки 0,02 S - 30 W
• габаритные размеры не более 132х152х181 mm
• масса 1,5 kg

Конструкция

Реле размещены в унифицированном корпусе "Сура" второго габарита.

Структура условного обозначения

РСТ-ХХ-Х4
РСТ – реле статического тока ;
ХХ- порядковый номер разработки (15- для частоты 50 Hz, 16 – для частоты 60 Hz)
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69

При заказе необходимо указать:

• тип реле;
• климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ или О4);
• вид присоединения внешних проводников (переднее или заднее);
• номер технических условий.

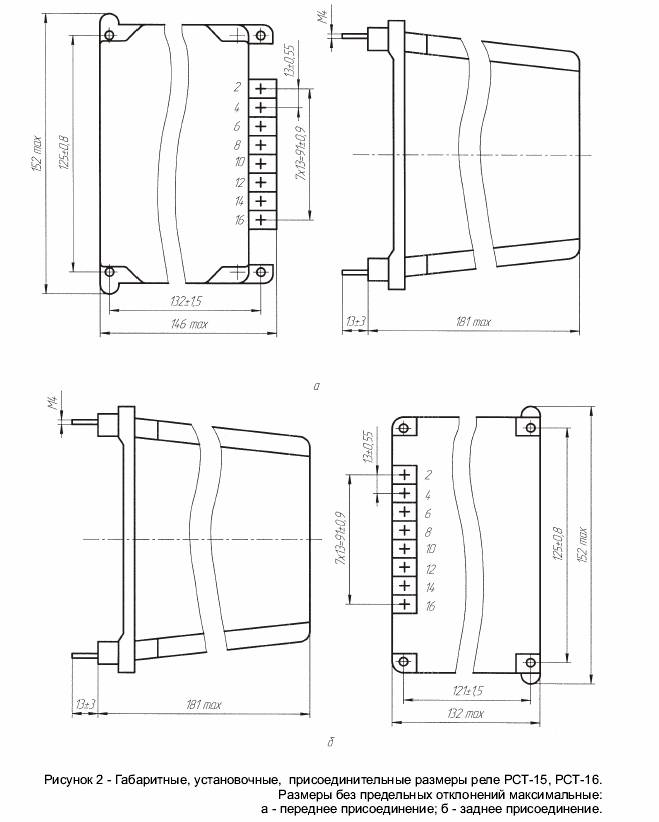

Габаритные и установочные размеры:
