ВЛ-108 - Реле времени повторного включения

Реле времени однократного повторного включения ВЛ-108 с оперативным питанием постоянного или переменного тока предназначено для коммутации автоматического однократного повторного включения линий, шин, оборудования в схемах автоматики в случае их отключения защитой, когда повреждения носят неустойчивых характер. Реле изготавливается в исполнении УХЛ4.

Температура окружающего воздуха от минус 40 до плюс 55°С.

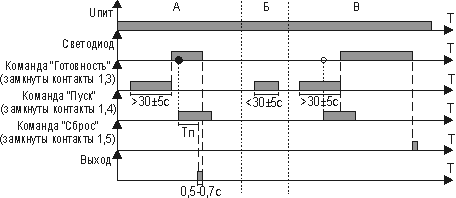

Диаграмма функционирования (А – правильная очерёдность и длительность подачи команд).

При предварительно поданном напряжении питания переменного или постоянного тока (+ на клемму 1 и – на клемму 11) реле обеспечивает срабатывание выходного реле по истечении времени «Пуска» (Тп), установленного переключателями, после истечения времени готовности 30±5с (режим «Готовность» сигнализируется светодиодным индикатором).

Выходные контакты коммутируют напряжения от 24 до 250 В и токи от 0,01 до 2 А, при этом отключаемая мощность не более 300 ВА переменного тока при cos ? ? 0,5 и не более 60 Вт постоянного тока при ? ? 5 мс.

Реле может устанавливаться выступающим монтажом с передним или задним подключением проводов.

Схема подключения и расположения выводов  Реле времени

Габаритные и установочные размеры реле ВЛ-108
