ВЛ-159М-1, ВЛ-159М-2 - Реле времени многофункциональное
|
 |
Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов – при использовании его в качестве счетно-импульсного реле.
Типоисполнение реле ВЛ-159М-1 отличается от ВЛ-159М-2 корпусом и количеством внешних контактов, что позволяет последнему полностью заменить целую группу таких реле как ВЛ-54, ВЛ-59, ВЛ-64…69, ВЛ-74…78. |
Технические параметры:
| Номинальное напряжение питания (по диапазонам): |
@24...40
@110...220 |
| Потребляемая мощность ВА (Вт), не более: |
+10%...-15% |
Число переключающих выходных контактов:
-ВЛ-159М-1:
-ВЛ-159М-2: |
1
2 |
| Коммутируемое напряжение, В |
24...240 |
| Длительно допустимая сила тока выходной цепи |
не более 4 А |
| Время возврата / время подготовки, с |
0,2/0,2 |
| Механическая износостойкость, циклов |
6,3 млн. |
| Нижний и верхний пределы уставок |
0,1 с - 9999 мин |
Поддиапазоны уставок:
-1-й / 2-й:
-3-й / 4-й: |
0,1–999,9 с/мин
1–9999 с/мин |
| Диапазон считываемых импульсов |
1 – 9999 имп. |
| Максимальная частота счета контактного ключа |
10 имп/с |
| При использовании бесконтактного ключа частота счета при скважности импульсов Q=2 и сопротивлении открытого ключа не более 200 Ом: |
не более 9999 имп/с |
| Время установившегося замкнутого или разомкнутого состояния счетных контактов, мс |
не менее 30 |
| Время дребезга счетных контактов, мс, не более |
10 |
| Класс точности |
0,01 |
| Температура окружающего воздуха, °С |
-10...+55 |
| Степень защиты реле / клеммника: |
IP40 / IP10 |
| Масса реле, кг, не более |
0,25 |
Габаритные размеры, мм:
-ВЛ-159М-1:
-ВЛ-159М-2: |
55x75x115
70x 90x 65 |
Коммутационная способность реле
| Род тока |
Характер нагрузки. Категория применения. |
Режим нормальных коммутаций |
Режим редких коммутаций |
| Uном, В |
Ток, А, не более |
Частота коммутаций 1/h, не более |
Циклов, не менее |
Uном, В |
Ток, А, вкл./откл. не более |
Циклов, не менее |
| вкл. |
откл. |
| Переменный |
Индуктивная
cosj вкл ³ 0,7
cosj откл ³ 0,4
АС-11 |
24
110
220 |
7
6
5 |
0,7 0,6 0,5 |
500 |
106 |
26,4
121
242 |
7,7
6,6
5,5 |
50 |
Индуктивная
cosj вкл =
cosj откл ³ 0,65
АС-22 |
24
110
220 |
4
1,6
0,8 |
4
1,6
0,8 |
500 |
106 |
26,4
121
242 |
12
4,8
3,2 |
20 |
| Постоянный |
Индуктивная
t £ 0,01с |
24
110
220 |
0,6
0,16
0,08 |
500 |
106 |
- |
- |
- |
Индуктивная
t £ 0,035с
ДС-11 |
24
110
220 |
0,6
0,16
0,08 |
100 |
0,5х106 |
26,4
121
242 |
0,66
0,18
0,09 |
20 |
| № |
Функция |
Диаграмма работы |
Выдержка |
Шаг |
00
01 |
Режим счета импульсов После отсчета заданного количества импульсов произойдёт переключение контактов.
00: вход > 10Гц ; 01: до 10Гц
ВЛ-159М-1, ВЛ-159М-2 |
 |
1-999 имп. |
1 имп. |
| 02 |
Выдержка на включение После отсчета заданной выдержки времени произойдет переключение контактов.ВЛ-159М-1, ВЛ-159М-2 |
 |
0,1-999,9 с;
1-9999 с;
0,1-999,9 мин;
1-9999 мин |
0,1 с;
1 с;
0,1 мин;
1 мин |
| 03 |
Выдержка на отключение Переключение контакта с подачей Упр.
После отсчета заданной выдержки произойдёт переключение контактов. |
 |
| 04 |
Импульс на отключение Переключение контакта с пропаданием Упр.
После отсчета заданной выдержки произойдет переключение контактов. Во время T1 изменения Упр. влияют на состояние выходного реле и точку отсчета выдержки.
ВЛ-159М-11, ВЛ-159М-21 |
 |
Импульс на отключение Переключение контакта с пропаданием Упр.
После отсчета заданной выдержки произойдет переключение контактов. Во время T1 изменения Упр. не влияют.
ВЛ-159М-12, ВЛ-159М-22 |
 |
| 05 |
Выдержка на отключение с задержкой Переключение контакта с появлением Упр.
После пропадания Упр. – отсчет выдержки и переключение контактов. Во время T1 изменения Упр. влияют на точку отсчета выдержки времени.
ВЛ-159М-11, ВЛ-159М-21 |
 |
Выдержка на отключение с задержкой Переключение контакта с появлением Упр.
После пропадания Упр. – отсчет выдержки и переключение контактов. Во время T1 изменения Упр. не влияют.
ВЛ-159М-12, ВЛ-159М-22 |
 |
| 06 |
Формирователь пауза-импульс После подачи Упр. происходит отсчет выдержки Т1 и переключение контактов. После отсчета Т2 – снова происходит переключение контактов.
ВЛ-159М-1, ВЛ-159М-2 |
 |
| 07 |
Формирователь импульс-пауза Переключение контакта с появлением Упр. После отсчета Т1 – переключение контактов, после отсчета Т2 – снова переключение контактов и т.д.
ВЛ-159М-1, ВЛ-159М-2 |
 |
| 08 |
Формирователь импульса с задержкой После появления Упр. начинается отсчет Т1 и переключение контактов. После окончания Упр. снова отсчет Т1 и переключение контактов.
ВЛ-159М-1, ВЛ-159М-2 |
 |

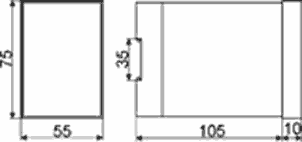

Габаритные и установочные размеры реле времени ВЛ-159М-1, ВЛ-159М-2
