ВЛ-161 - Реле времени многофункциональное

Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки программы одной из 10 возможных функций:

5 временных, управляемых напряжением питания;
4 временных, управляемых со специального входа;
1 функция запоминающего (импульсного) реле.

Применение:
управление освещением, вентиляцией, отоплением, электромоторами, насосами, станками и т.д., а также плавный запуск электрооборудования.

Функции, управляемые напряжением питания:

    a – Задержка на включение.

    b – Задержка на выключение.

    c – Циклическое переключение с паузы.

    d – Циклическое переключение с импульса.

    j – Генератор импульсов 0,5 с.

Функции, управляемые со специального контакта:

    e – Задержка на выключение после пропадания управляющего сигнала.

    f – Задержка на выключение после появления управляющего сигнала.

    g – Задержка на выключение после пропадания управляющего сигнала с задержанным выводом.

    h – Задержка на выключение после появления и пропадания управляющего сигнала.

    i – Запоминание (импульсное реле).

Временные диапазоны

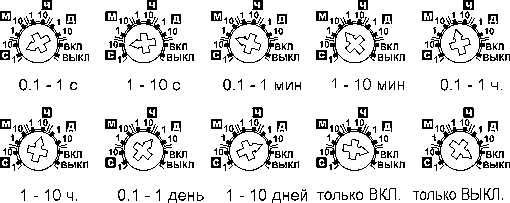

Диапазон выдержек: от 0,1с до 10 дней в 8-ми поддиапазонах: 0,1с-1с / 1с-10с / 0,1мин-1мин / 1мин-10мин / 0,1ч-1ч / 1ч-10ч / 0,1день-1день / 1день-10дней, а также ВКЛ и ОТКЛ без выдержки времени.

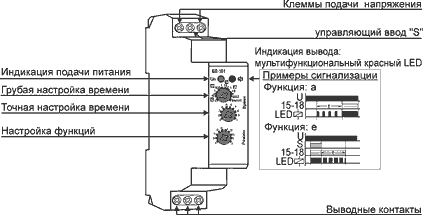

Настройка временной задержки осуществляется поворотными переключателями.
Погрешность уставки времени: 5 %.
Разброс: 0,2 %.
Погрешность от изменения температуры на 1°С: 0,01 % (нормальное значение 20 °С).

Питание
