Пусковые реле времени предназначены для обеспечения плавного запуска электродвигателей, а также, для уменьшения пусковых токов при включении двигателей.
Диапазоны выдержек времени:
- t1 (звезда): от 0,1 с до 100 дней, распределено в 10-ти поддиапазонах;
- t2 (задержка): от 0,1 с до 1 с.
|
реле ВЛ-163
Питание
- Номинальное напряжение питания переменного тока 50/60Гц: 220 В.
- Допустимые отклонения питающего напряжения: -10%...+15%.
- Потребляемая мощность, не более: 12 ВА.
- Индикация наличия питания: зелёный светодиод.
Временные диапазоны
- Выдержка t1 (звезда): 0,1 с – 100 дней, распределена в 10-ти поддиапазонах, настройка осуществляется с помощью поворотных переключателей – грубая и тонкая настройка.
- Выдержка t2 (задержка): 0,1 с – 1 с, плавная тонкая настройка.
- Погрешность уставки времени: 5 %.
- Разброс: 0,2 %.
- Погрешность при изменении температуры на 1°С: 0,01 % (нормальное значение 20 ?С).
Выход
- Количество и род выходных контактов: 2 переключающих.
- Номинальный ток контактов (категория АС1): 16 А.
- Замыкаемая мощность (АС1): 4000 ВА.
- Замыкаемое напряжение: 250 В (АС-1).
- Коммутируемое напряжение (АС1): 250 В.
- Индикация выхода: мультифункциональный красный светодиод.
- Механическая износостойкость: 3?107 циклов.
- Коммутационная износостойкость: 0,7?105 циклов.
- Диапазон рабочих температур: -20...+50°С.
- Крепление на DIN-рейку EN-60715.
- Степень защиты корпуса: IP-40.
- Габариты, мм (масса, кг): 90х17,6х64 (88 грамм).

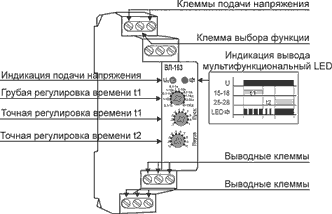

Диаграммы работы Задержка звезда/треугольник
Индикация вывода (мультифункциональный светодиод)
Обеспечение плавного запуска двигателя осуществляется пусковым реле ВЛ-163 и двумя пускателями. При подаче напряжения питания, начинается отсчёт времени разгона t1 и через контакты 15-18 включается пускатель "звезда" (обмотки двигателя включены по схеме "звезда"). По окончании времени разгона t1 контакты 15-18 размыкаются, выключается пускатель "звезда", и через время паузы t2 замыкаются контакты 25-28 реле, включающие пускатель "треугольник" (обмотки двигателя включены по схеме "треугольник").

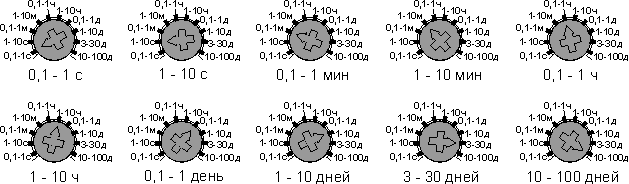

Временные интервалы грубой регулировки t1
Уменьшение пусковых токов, и как следствие снижение динамических нагрузок, значительно повышает срок службы всего механизма в целом; а также надёжность защиты двигателя при перегрузках или аварии электропитания за счет возможности использования автоматов защиты на меньший ток срабатывания. Кроме того, в результате больших пусковых токов имеют место нарушения в питающей сети, броски напряжения, перекосы фаз и т.д.
Схема подключения и расположения выводов
Габаритные и установочные размеры
