ВЛ-164 - Циклическое реле времени

Циклическое переключение (импульс-пауза / пауза-импульс)

Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленных выдержек времени. Применение: циклическая регулировка освещения, тепла (световая реклама, уличное освещение, теплицы и т.д.), а также циклическое включение электроприборов (насосы две временные функции: - циклическое переключение начинающееся с импульса - циклическое переключение начинающееся в паузы.

 реле времени ВЛ-164

Две временные функции

• циклическое переключение начинающееся импульсом;
• циклическое переключение начинающееся паузой.

Выбор функции осуществляется при помощи внешнего соединителя на входе управления «Упр».

Диапазоны выдержек времени от 0,1 с до 100 дней, распределено в 10-ти поддиапазонах.

Функции

Формирователь импульс-пауза

Формирователь пауза-импульс

Состояние вывода указывает мультифункциональный красный светодиод.

Питание

• Универсальное напряжение питания: AC/DC 12-240В.
• Допустимые отклонения питающего напряжения: -15%...+10%.
• Потребляемая мощность: 0,7-3 ВА (0,5-1,7 Вт).
• Индикация наличия питания: зелёный светодиод.

Временные диапазоны

• Диапазон выдержек времени: (0,1 с – 100 дней) в 10-ти поддиапазонах, настройка времени-паузы и времени-импульса осуществляется с помощью поворотных переключателей (грубая и тонкая настройка).
• Погрешность уставки времени: 5 %.
• Разброс: 0,2 %.
• Погрешность при изменения температуры на 1°С: 0,01 % (нормальное значение 20 °С).

Выход

• Количество и род выходных контактов: 1 переключающий.
• Номинальный ток контактов (категория применения АС-1): 16А.
• Замыкаемая мощность: 4000 ВА (AC-1) / 384 Вт (DC).
• Индикация выходного сигнала: красный мультифункциональный светодиод.
• Механическая износостойкость: 3?107 циклов.
• Коммутационная износостойкость: 0,7?105 циклов.
• Диапазон рабочих температур: -20...+50 °С.
• Крепление на DIN-рейку EN-60715.
• Степень защиты корпуса: IP-40.
• Габариты, мм (масса): 90х17,6х64 (68 грамм).

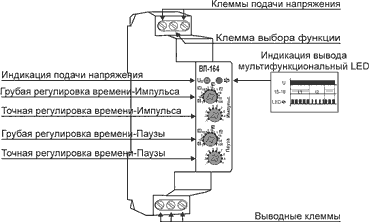

Индикация выхода  реле времени ВЛ-164

(красный мультифункциональный светодиод)

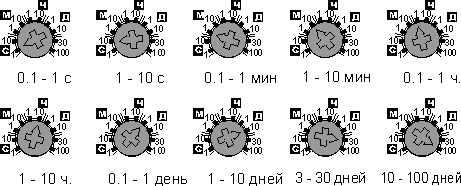

Временные интервалы реле времени ВЛ-164

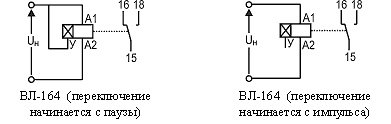

Схема подключений и расположения выводов реле времени ВЛ-164

Габаритные и установочные размеры реле времени ВЛ-164
