Реле времени серии ВС-33 предназначены для передачи команд из одной электрической цепи в другую с определенным, предварительно установленным замедлением в схемах автоматического управления.
Реле изготавливаются в климатических исполнениях УХЛ4 и О4.
Реле изготавливаются в двух исполнениях:
- ВС-33-1 - выступающее исполнение с передним присоединением проводов;
- ВС-33-2 - утопленное исполнение с задним присоединением проводов.
|
Условия эксплуатации:
- температура окружающего воздуха от минус 10 до плюс 55С;
- воздействие ударных нагрузок при ускорении 3g и длительности удара от 2 до 20 ms;
- вибрация мест крепления с частотой до 100 Hz при ускорении до 2g.
Технические характеристики:
| Номинальное напряжение питания переменного тока 50 Гц, В |
24, 110, 220, 230, 240 |
| Допустимые колебания напряжения питания |
от 0,85 до 1,1 номинального
(для исполнения УХЛ);
от 0,95 до 1,05 номинального
(для исполнения О) |
| Потребляемая мощность, ВА(Вт), не более |
8 |
| Количество контактов: |
с выдержкой времени:
размыкающих
замыкающих |
1
1 |
без выдержки времени:
переключающих |
1 |
| Номинальная сила тока, А |
4 |
| Время возврата, с, не более |
0,2 |
| Допустимая частота включений, циклов в час |
3600 |
| Назначенный ресурс работы, ч |
16000 (для исполнения УХЛ)
10000 (для исполнения О) |
Степень защиты реле:
по оболочке
по выводным зажимам
по передней панели реле ВС-33-2 (обеспечивается съемной крышкой) |
IP40
IP10
IP54 |
Масса реле, кг, не более
ВЛ-33-1
ВЛ-33-2 |
0,38
0,45 |
Габаритные размеры, мм :
ВЛ-33-1
ВЛ-33-2 |
45х70х125
50х75х133 |
Габаритные, установочные и присоединительные размеры приведены на рис. 1 и 2, схема электрическая на рис 3.
Пределы выдержек времени, средняя основная погрешность и допустимый разброс при нормальных климатических условиях различных исполнений реле приведены в Таблице 1.
Таблица 1
| Выдержка времени |
Средняя основная погрешность |
Разброс |
| Предельное значение |
Поддиапазон |
| 0,2 с |
(0,2-6) с |
±0,12 с |
±0,12 с |
| 60 с |
(2-60) с |
±0,90 с |
±0,90 с |
| 0,2 мин |
(0,2-6) мин |
±5,4 с |
±5,4 с |
| 60 мин |
(2-60) мин |
±54 с |
±54 с |
| 0,2 ч |
(0,2-6) ч |
±5,4 мин |
±5,4 мин |
| 60 ч |
(2-60) ч |
±54 мин |
±54 мин |
Таблица 2
| Категория применения |
Род тока |
Вид нагрузки |
Напряжение коммутируемых цепей |
Сила коммутируемого тока, А |
Число циклов ВО реле климатического исполнения |
| включаемого |
отключаемого |
УХЛ4 |
О4 |
| АС-11 |
Переменный |
Индуктивная при cos j вкл ³ 0,7 cos j откл ³ 0,4 |
24
110
220
380 |
10
6,3
4,0
2,5 |
1,00
0,63
0,4
0,25 |
1,6 × 106 |
1,0 × 106 |
| ДС-11 |
Постоянный |
Индуктивная при τ ≤ 0,05 с |
24
110
220 |
1,0
0,2
0,1 |
| - |
Переменный |
Индуктивная при cos j ³ 0,4 |
110
220
380 |
3,0
2,0
1,0 |
1,0 × 106 |
0,8 × 106 |
110
220
380 |
2,5
1,15
0,63 |
1,6 × 106 |
1,0 × 106 |
24
110
220
380 |
4,0
1,4
0,7
0,3 |
4,0 × 106 |
2,5 × 106 |
| - |
Постоянный |
Индуктивная при τ ≤ 0,01 с |
24
110
220 |
1,6
0,4
0,2 |
1,6 × 106 |
1,0 × 106 |
Примечания:
1. Длительность протекания включаемого тока не более 0,2 с.
2. У контакта переключающего должна быть задействована одна пара контатов (замыкающих или размыкающих).
Функциональная диаграмма реле времени серии ВС-33

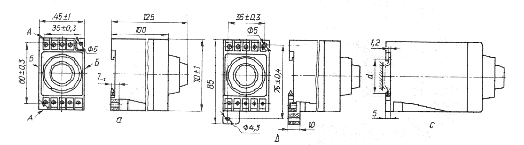

Рис. 1. Габаритные, установочные и присоединительные размеры реле ВС-33-1:
а - крепление двумя винтами М4;
b - крепление двумя винтами М4 и переходной колодкой;
c – крепление на рейку, шириной d (35±0,3) мм.
Примечание:
Расстояние между боковыми поверхностями реле А и Б и расположенным рядом оборудованием 7 мм без учета установки крышки.

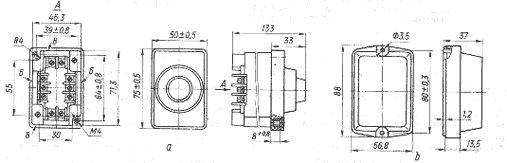

Рис. 2. Габаритные, установочные и присоединительные размеры реле ВС-33-2:
а - крепление двумя винтами М4;
b – крышка с прокладкой для обеспечения передней панели реле степени защиты IP54
Примечание:
Расстояние между боковыми поверхностями реле А и Б и расположенным ря-дом оборудованием - 7 мм без учета установки крышки.
А, В – клеммы обмоток электродвигателя и электромагнита;
11,12,13 – клеммы контакта переключающего без выдержки времени;
25,26 – клеммы контакта размыкающего с вы-держкой времени;
37,37 - клеммы контакта замыкающего с выдержкой времени.
