Реле времени статическое РСВм-01-1, РСВм-01-4, РСВм-01-3
Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение. Реле используются в устройствах, от которых требуются повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Высота над уровнем моря не более 2000 м:
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC;
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC;
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC;
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
|
|
|
| |
|
Технические данные
| Наименование параметра |
типы реле |
| РСВм-01-1 |
РСВм-01-3 |
РСВм-01-4 |
РСВм-01-5 |
| Управляющее воздействие |
подача напряжения |
|
Номин. напряжение постоянного и
переменного тока
|
100.110.220.380* |
100.110.220.380* |
100.110.220.380* |
100.110.220.380* |
| выходные контакты: |
|
|
|
|
| - замыкающий с выдержкой времени |
1 |
- |
- |
- |
| - размыкающий с выдержкой времени |
1 |
- |
- |
- |
| - переключающий с выдержкой времени |
- |
2 |
2 |
2 |
| - переключающий без выдержки времени |
- |
- |
- |
- |
| Способ регулировки выдержки времени |
ступенчатый |
| предел уставок, мин |
0,075с-5000мин |
0,075с-5000мин 0,1с-100час |
0,1с-100час |
0,1с-120час |
| Диапазоны регулирования уставок |
1 |
(0,075-7,5)с,мин |
(0,075-7,5)с,мин |
(0,1-10)с |
(0,1-12)с |
| 2 |
(0,75-7,5)с,мин |
(0,75-7,5)с,мин |
(0,1-10)мин |
(0,1-12)мин |
| 3 |
(4-500)с,мин |
(4-500)с,мин |
(0,1-10)ч |
(0,1-12)ч |
| 4 |
(40-5000)с,мин |
(40-5000)с,мин |
(0,1-100)с,мин,ч |
(0,1-120)с,мин,ч |
|
Дискретность регулирования уставки
по диапазонам:
|
1 |
0,0625 с,мин |
0,0625 с,мин |
0,01 с |
0,1 с |
| 2 |
0,625 с,мин |
0,625 с,мин |
0,01 мин |
0,1 мин |
| 3 |
4 с,мин |
4 с,мин |
0,01 ч |
0,1 ч |
| 4 |
40 с,мин |
40 с,мин |
0,1 с,мин,ч |
0,1 с,мин,ч |
| класс точности |
0,25 |
|
Потребляемая мощность реле
при напряжении пост. тока не более Вт
|
110 В 2,5
220 В 3,5 |
110 В 7,5
220 В 10,5 |
110 В 5,0
220 В 5,5 |
110 В 2
220 В 3 |
|
Потребляемая мощность реле при
напряжении перем. тока не более ВА
|
100 В 3,0
220 В 5,0 |
100 В 9,0
220 В 15,0 |
100 В 5,0
220 В 7,0 |
100 В 2
220 В 3 |
| Потребл. мощн. при напр. перем. тока 380 В |
20 |
|
Длительно допустимый ток контактов
выходных органов не менее, А
|
8 |
16 |
8 |
16 |
|
Коммутационная способность контактов реле:
- при напряжении от 24 до 250 В в цепях постоянного
тока с постоянной времени индуктивной
нагрузки не более 0,3 сек, при токе до 1 A, Вт
- в цепях переменного тока с коэффициентом мощности
не менее 0,3, при токе до 6 A, ВА
|
48
750
|
48
1500
|
48
750
|
48
1500
|
| Механическая износостойкость, циклы ВО, не менее |
30 000 000 |
| Коммутационная износостойкость, циклы ВО, не менее |
6 500 |
Габаритные размеры
- в унифицированном копусе «СУРА»
- в универсальном корпусе |
67х138х100
70x87x100
|
65x138x147
70x87x100 |
67х138х100
70x87x100 |
65x138x147
70x87x100 |
Масса реле, кг, не более
- в унифицированном копусе «СУРА»
- в универсальном корпусе |
0,8
0,2 |
380* Для использования реле РСВм-01-4 в сети с номинальным на напряжением 380 В используется реле на напряжение 220 В, последовательно в цепь питания реле должен быть включён внешний балластный резистор, поставка которого осуществляется комплектно.
Конструктивное исполнение
Реле выполнены с использованием современной микроэлектронной базы. Для переключения уставок времени применены микровыключатели, что удобнее и надёжнее перемычек. Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Конструкцией не предусмотрено пломбирование реле.
Структура условного обозначения
| РСВм- |
01- |
XXX- |
X- |
X4 |
|
|
|
|
1 |
2 |
3 |
4 |
|
|
|
где РНС – реле статическое напряжения;
1 – порядковый номер разработки:
14 – реле максимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
15 – реле максимального напряжение с питанием от цепей напряжения оперативного переменного тока;
16 – реле минимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
17 – реле минимального напряжение с питанием от цепей напряжения оперативного переменного тока;
2 – максимальная уставка по напряжению:
23 – 30 В, 50 Гц;
25 – 37,5 В, 50 Гц;
28 – 100 В, 50 Гц;
30 – 125 В, 50 Гц;
33 – 200 В, 50 Гц;
50 – 30 В, 60 Гц;
52 – 37,5 В, 60 Гц;
55 – 100 В, 60 Гц;
57 – 125 В, 60 Гц;
59 – 200 В, 60 Гц;
3 – вид и способ присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами;
5 – заднее присоединение с винтовыми зажимами;
4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150;
где РСВм – реле статическое времени; м - модернизированное;
1 -01 – порядковый номер разработки.
2- обозначение модификации:
1 – одноцепное, 75 минут, дискретность 1%;
3 – трёхцепное (три контакта с независимой выдержкой времени) 80 часов, дискретность 1%;
4 – одноцепное, 100 часов, дискретность 0,1%;
5 – циклическое - с раздельной регулировкой длительности импульса и паузы
3-номинальное напряжение питания постоянного тока:
24 В; 48 В; 60 В; 110 В; 220 В;
-номинальное напряжение питания переменного тока:
100 В; 127 В; 220 В; 380 В.
4- вид присоединения внешних проводников:
1 – переднее;
3 – заднее шпилькой (только для исполнения в корпусе «СУРА»);
5 – заднее винтом.
5- климатическое исполнение УХЛ или О (тропическое), категория размещения (4) по ГОСТ 15150.
При заказе реле необходимо указать:
- обозначение типа реле;
- номинальное напряжение питания постоянного или переменного тока;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее;
- тип корпуса (в унифицированном корпусе “СУРА” либо в малогабаритном универсальном корпусе с возможностью крепления на DIN-рейку). Реле РСВм-01-5 выпускается только в малогабаритном универсальном корпусе.
Пример заказа:
Реле времени пременного тока с выдежркой времени на срабатывание, с номинальным напряжением питания 220 В переменного тока, с климатическим исполнением УХЛ4, с передним присоединением проводников в малогабаритном универсальном корпусе: РСВм-01-5-220-1-УХЛ4 в малогабаритном универсальном корпусе.
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|

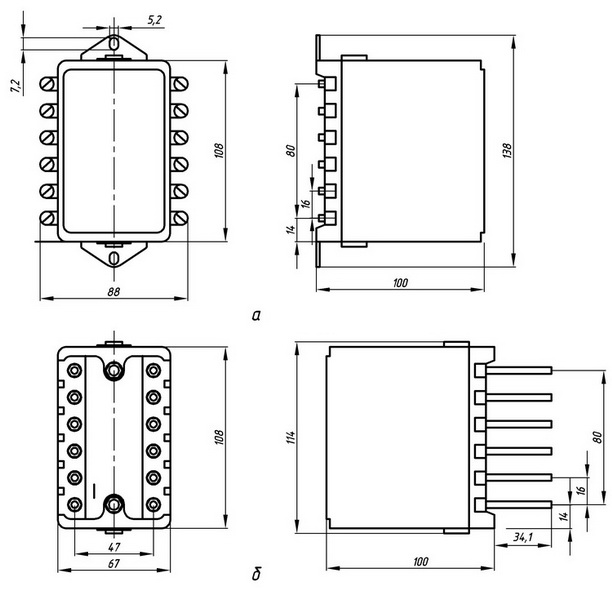

Рис.1. Габаритные, установочные и присоединительныеразмеры реле типа РСВм-01-3 в унифицированном корпусе «СУРА» .
а - переднее присоединение; б - заднее присоединение.
Рис.2. Габаритные, установочные и присоединительныеразмеры реле типа
РСВм-01-1 и РСВм-01-4 в унифицированном корпусе «СУРА»
а - переднее присоединение; б - заднее присоединение.
Рисунок 3. Габаритные, установочные и присоединительные размеры реле типа
РСВм-01-3 и РСВм-01-5 в малогабаритном универсальном корпусе.
Рисунок 4. Габаритные, установочные и присоединительные размеры реле
типа РСВм-01-3 и РСВм-01-5 в малогабаритном универсальном корпусе.
схема подключения
