Реле времени статическое РСВм-160, РСВм-255, РСВм-260
Реле статические времени серий РСВм-160, РСВм-255, РСВм-260, предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени при включении реле под напряжение. Реле используются в устройствах, от которых требуются повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Высота над уровнем моря не более 2000 м:
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC;
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC;
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC;
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Технические данные
| Наименование параметра |
Типы реле |
| РСВм-160 |
РСВм-260 |
РСВм-255 |
| Управляющее воздействие |
подача напряжения питания |
снятие напряжения питания |
Номинальное напряжения питания, В
-постоянного тока
-переменного тока |
24, 48, 60, 110, 220 |
100, 110, 127, 220, 380 |
| Частота переменного тока, Гц |
- |
50,60 |
| Номинальный диапазон уставок выдержки времени (диапазоны регулирования), сек |
0.1 s– 30 мин (0.1–1.0) сек, мин
(0.3–3.0) сек, мин
(1.0–10) сек, мин,
(3.0–30) сек, мин
|
0.1с –30 мин
(0.1–1.0)с
(0.3–3.0) сек,
(1.0–10) сек,
(3.0–30) сек
|
| Способ регулирования уставки |
ступенчатый |
Дискретность регулирования уставки по диапазонам:
(0.1–1.0)
(0.3–3.0)
(1.0–10)
(3.0–30) |
0.01 сек, мин
0.03 сек, мин
0.1 сек, мин
0.3 сек, мин |
0.01 сек
0.03 сек
0.1 сек
0.3 сек |
| класс точности |
5 |
| потребляемая мощность |
6,0Вт |
6,0ВА |
Выходные контакты РСВм-160, РСВм-260
- переключающий мгновенного действия (KL1) 1
- скользящий (KL2) 1
- замыкающий с выдержкой времени (KL3) 1 |
Выходные контакты РСВм-255
- переключающий мгновенного действия (KL1) 1
- скользящий с выдержкой времени (KL2) 1
- замыкающий с выдержкой времени на замыкание после снятия напряжения питания (KL3) 1 |
| Длительно допустимый ток контактов выходных органов не менее, А |
12 |
Коммутационная способность контактов реле:
- при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 сек, при токе до 1 A, Вт
- в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА |
48
750
|
48
1 500
|
| Механическая износостойкость, циклы ВО, не менее |
30 000 000 |
| Коммутационная износостойкость, циклы ВО, не менее |
6 500 |
Габаритные размеры
- в унифицированном копусе «СУРА»
- в универсальном корпусе |
94x158x128
70x87x93 |
Масса реле, кг, не более
- в унифицированном копусе «СУРА»
- в универсальном корпусе |
0,5
0,2 |
Конструктивное исполнение
Реле выполнено с использованием микропроцессорной и микроэлектронной базы. Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На лицевой плите указана упрощенная схема подключения реле.
Для исполнения в малогабаритном универсальном корпусе имеется возможность установки реле на DIN рейку типа TS35/15 (шириной 35 мм)
Структура условного обозначения
| РСВм- |
XXX- |
XX- |
X- |
X4 |
|
|
|
|
1 |
2 |
3 |
4 |
|
|
|
где РНС – реле статическое напряжения;
1 – порядковый номер разработки:
14 – реле максимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
15 – реле максимального напряжение с питанием от цепей напряжения оперативного переменного тока;
16 – реле минимального напряжение с питанием от цепей напряжения оперативного постоянного тока;
17 – реле минимального напряжение с питанием от цепей напряжения оперативного переменного тока;
2 – максимальная уставка по напряжению:
23 – 30 В, 50 Гц;
25 – 37,5 В, 50 Гц;
28 – 100 В, 50 Гц;
30 – 125 В, 50 Гц;
33 – 200 В, 50 Гц;
50 – 30 В, 60 Гц;
52 – 37,5 В, 60 Гц;
55 – 100 В, 60 Гц;
57 – 125 В, 60 Гц;
59 – 200 В, 60 Гц;
3 – вид и способ присоединения внешних проводников:
1 – переднее присоединение с винтовыми зажимами;
5 – заднее присоединение с винтовыми зажимами;
4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150;
где РСВм – реле статическое времени; м - модернизированное;
1 – типоисполнение реле:
160 – постоянного тока с выдержкой на срабатывание;
260 – переменного тока с выдержкой на срабатывание;
255 – переменного тока с выдержкой на отпадание;
2 – номинальное напряжение питания постоянного тока (РСВм-160):
24, 48, 60, 110 В; 220 В;
- номинальное напряжение питания переменного тока (РСВм-260, РСВм-255):
100 В; 220 В; 380 В;
3 – вид присоединения внешних проводников:
1 – переднее;
3 – заднее шпилькой (только для исполнения в корпусе «СУРА»);
5 – заднее винтом;
4 – климатическое исполнение УХЛ или О (тропическое), категория размещения (4) по ГОСТ 15150;
При заказе реле необходимо указать:
- обозначение типа реле;
- номинальное напряжение питания постоянного или переменного тока;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее;
- тип корпуса (в унифицированном корпусе “СУРА” либо в малогабаритном универсальном корпусе с возможностью крепления на DIN-рейку). В малогабаритном корпусе выпускаются только РСВм-160 и РСВм-260.
Пример заказа:
Реле времени пременного тока с выдежркой времени на срабатывание, с номинальным напряжением питания 220 В переменного тока, с климатическим исполнением УХЛ4, с передним присоединением проводников в малогабаритном универсальном корпусе: РСВм-260-220-1-УХЛ4 в малогабаритном универсальном корпусе.
Реле времени постоянного тока с выдежркой времени на срабатывание, с номинальным напряжением питания постоянного тока 110 В, с климатическим исполнением УХЛ4, с передним присоединением проводников в корпусе «СУРА»: РСВм-160-110-1-УХЛ4 в корпусе “СУРА”.
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|

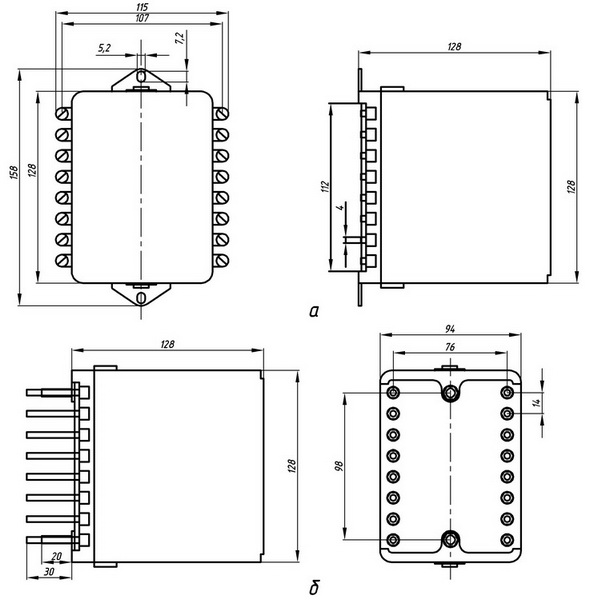

Рис.1. Габаритные, установочные и присоединительные размеры реле типа РСВм-255, РСВм-160, РСВм-260.
а - переднее присоединение; б - заднее присоединение.

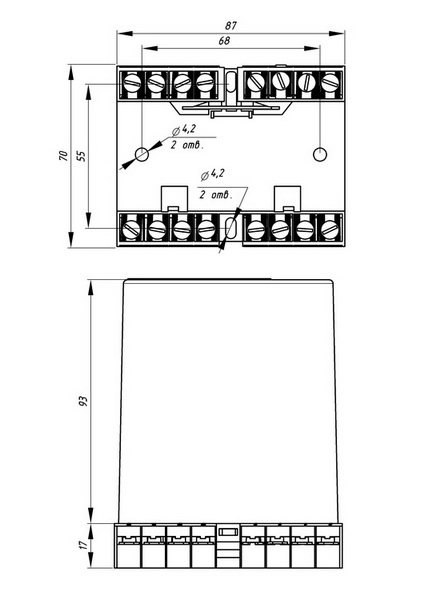

Рис. 2. Габаритные, установочные и присоединительные размеры реле типа РСВм-160, РСВм-260 в универсальном корпусе.
 |
 |

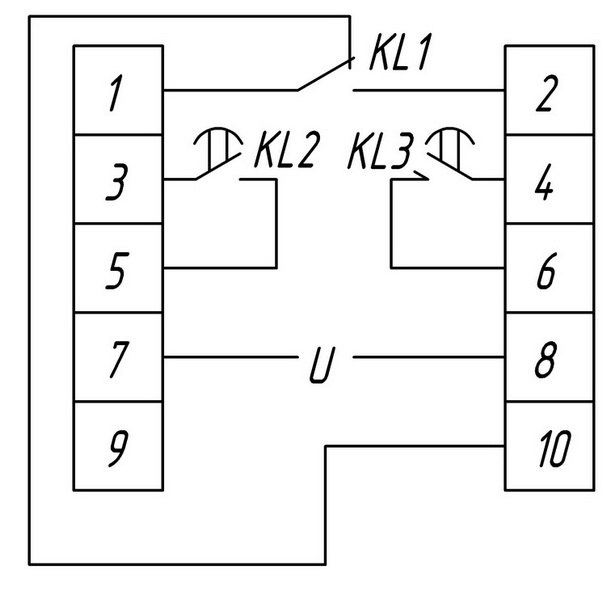

| Рис.3. Схема электрическая подключения реле типа РСВм-160, РСВм-260 |

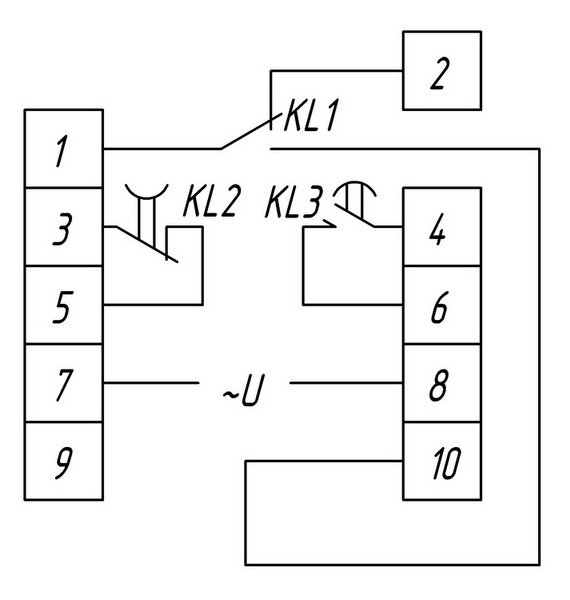

Рис.4. Схема электрическая подключения реле типа РСВм-255 |
