Реле времени серии ВС-43 предназначены для передачи команд из одной электрической цепи в другую с определенным, предварительно установленными выдержками времени.
Реле изготавливаются в климатическом исполнении УХЛ4 и У3.
Реле изготавливаются с передним присоединением проводов (монтаж реле - выступающий) в двух исполнениях:
- ВС-43-3-с тремя независимыми цепями с выдержкой времени;
- ВС-43-6-с шестью независимыми цепями с выдержкой времени.
|
Условия эксплуатации:
температура окружающего воздуха:
- для исполнения УХЛ - от минус 10 до плюс 55С;
- для исполнения у - от минус 40 до плюс 55С;
вибрация мест крепления с частотой до 60 Гц при ускорении до 19,6 м/с2 (2g);
воздействие ударных нагрузок при ускорении 78,4 м/с2 (8g) и длительности удара от 2 до 15 мс.
Технические характеристики:
| Номинальное напряжение питания переменного тока 50 Гц, В |
12, 24, 40, 110, 220 |
Допустимые колебания напряжения от номинального при температуре окружающего воздуха:
до 40°С
свыше 40°С |
0,85-1,1
0,85-1,05 |
| Потребляемая мощность, ВА, не более |
20 |
Количество переключающих контактов:
с выдержкой времени:
ВС-43-3
ВС-43-6
без выдержек времени:
ВС-43-3, ВС-43-6 |
3
6
1 |
| Длительно допустимая сила тока, проходящего через контакты реле, А |
4 |
| Допустимая частота ВО, цикл/час |
1200 |
Степень защиты реле:
по оболочке
по разъему |
IP40
IP10 |
Масса реле, кг, не более
ВС-43-3
ВС-43-6 |
1,5
1,8 |
Пределы выдержек времени:
ВС-43-31, ВС-43-61
ВС-43-32, ВС-43-62
ВС-43-33, ВС-43-63
ВС-43-34, ВС-43-64
ВС-43-35, ВС-43-65 |
(1-60) с
(0,15-9 )мин
(1-60) мин
(0,15-9) ч
(1-60) ч |
Назначенный ресурс работы, ч, не более:
при работе на высоте до 2000 м
при работе на высоте от 2000 м до 4000 м |
16000
8000 |
| Средняя основная погрешность, % от максимальной уставки шкалы |
1,5 |
| Допустимый разброс, % от максимальной уставки шкалы |
±1 |
Габаритные размеры, мм
ВС-43-3
ВС-43-6 |
84х120х135
120х120х135 |
Значение числа циклов «включение – отключение», определяющие коммутационную способность контактов в режиме нормальных коммутаций, приведены в табл. 1
Таблица 1
| Род тока |
Вид нагрузки |
Напряжение коммутируемых цепей |
Сила коммутируемого тока, А |
Обозначение реле |
Выдержка времени |
Число циклов, млн. циклов |
| включаемого |
отключаемого |
коммута-ционной износо-стойкости |
механи-
ческой износо-стойкости |
| Переменный |
Индуктивная при cos jвкл ³ 0.7
cos jоткл ³ 0.4 |
12 |
12 |
1,5 |
ВС-43-31 |
(1-60) с |
1,0 |
1,0 |
| 24 |
12 |
1,3 |
ВС-43-61 |
| 40 |
10 |
1,0 |
| 110 |
6 |
0,6 |
ВС-43-32
ВС-43-62 |
(0,15-9) мин |
| 220 |
4 |
0,4 |
| 380 |
2,5 |
0,25 |
| Постоянный |
Индуктивная при τ ≤ 0,01 с |
12 |
1,3 |
1,3 |
ВС-43-33
ВС-43-63 |
(1-60) с |
0,5 |
0,5 |
| 24 |
0,7 |
0,7 |
| 48 |
0,4 |
0,4 |
ВС-43-34
ВС-43-64 |
(0,15-9) мин |
0,15 |
0,15 |
| 110 |
0,23 |
0,23 |
| 220 |
0,12 |
0,12 |
ВС-43-35
ВС-43-65 |
(1-60) ч |
0,05 |
0,05 |
Примечание:
Длительность протекания включаемого тока не более 0,2 с.
Габаритные и установочные размеры реле приведены на рис. 1 и 2.
Схемы электрические приведены на рис. 3 и 4, схема подключения – на рис. 5
Рис.1 Габаритные, установочные размеры реле серии ВС-43-3 *2 отв.

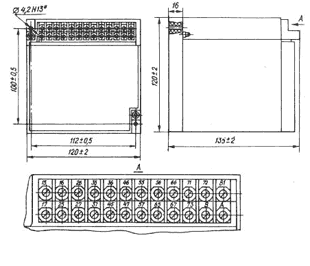

Рис.2 Габаритные, установочные размеры реле серии ВС-43-6 *2 отв.

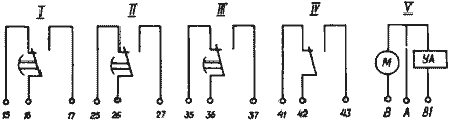

Рис. 3. Схема электрическая принципиальная реле серии ВС-43-3.
15-43, В, А, В1 - выводы реле;
I-III - контакты переключающие с заданной программой выдержек времени;
IV - контакт переключающий мгновенный;
V - обмотки электродвигателя и электромагнита.

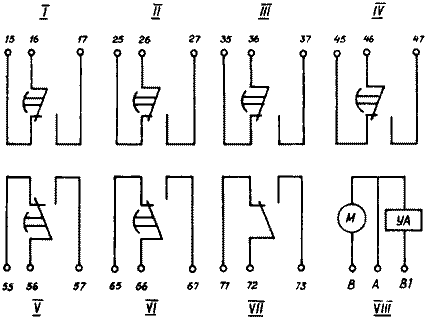

Рис. 4. Схема электрическая принципиальная реле серии ВС-43-6.
15-73, В, А, В1 - выводы реле;
I-VI - контакты переключающие с заданной программой выдержек времени;
VII - контакт переключающий мгновенный;
VIII - обмотки электродвигателя и электромагнита.
Рис. 5. Схема подключения реле серий ВС-43-3 и ВС-43-6.
К - контакт отключающий двигатель после отработки заданной программы выдержек времени;
В, А, В1 - обмотки электродвигателя и электромагнита.
