ППБР-1, ППБР-2, ППБР-2С - Прерыватели питания бесконтактные
|
 |
Прерыватели питания бесконтактные типа ППБР-1, ППБР-2, ППБР-2С, являющиеся аналогом прерывателей типа ППБ-1, 2, которые выпускал завод Средазэлектроаппарат (Узбекистан).
- прерыватели предназначены для питания ламп сигнализации или “мигающего света”.
- прерыватели используются в щитах постоянного тока типа ПСН-1200, ПВУ11/1, ШТЭ-8700, РТЗО?88М и др.
- назначение выводов, габаритные и установочные размеры прерывателей полностью соответствуют прерывателям ППБ-1, 2.
|
Краткая техническая информация
| Тип |
ППБР-1 |
ППБР-2 |
ППБР-2с |
| Номинальное напряжение питания*, В |
~ 220 (50Гц) |
= 110, 220 |
= 110, 220 |
| Минимальный ток нагрузки, А |
0,01 |
0,1 |
0,01 |
| Максимальный ток нагрузки, А |
2 |
2 |
1 |
| Номинальная частота прерываний, Гц |
0,8; 1,3 (определяется перемычкой) |
| Допустимое напряжение для электрической изоляции, не более, В |
2000 |
| Сопротивление изоляции при 20 °С, Мом |
20 |
| Масса, не более, кг |
0,5 |
* - по желанию заказчика возможно изготовление на другое номинальное напряжение питания.
Прерыватели (ППБР-1, ППБР-2с) допускают работу с маломощными лампами типа СКЛ и др.

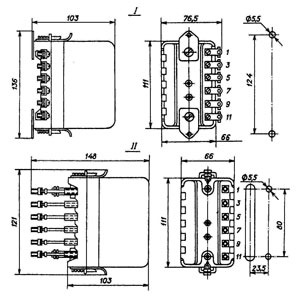

Габаритные и установочные размеры ППБР-1:
I – переднее присоединение; II – заднее присоединение.
Схема подключения прерывателей ППБР-1
А - автоматический выключатель
с Iном расц=2,5 А;
П - перемычка;
R1н, R2н - нагрузка ;
R - сопротивление ограничивающее
