РВ-01 - Реле времени с выдержкой времени до 50 сек.
|
|
Реле времени типа РВ 01 применяется в схемах устройств релейной защиты и системной автоматики для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые электрические цепи с установленной выдержкой времени.
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от - 40 °С до + 55 °С. Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Гц, 1 g в диапазоне частот от 16 до 100 Гц. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. |
Основные параметры
Номинальное напряжение питания, В: |
-
|
- постоянного тока |
24 или 48, 60, 110, 220 |
- переменного тока |
100, 127, 220, 380 с внешним балластным резистором |
Номинальная частота переменного тока, Гц |
50 или 60 |
Номинальные диапазоны регулировки выдержки времени, с |
от 0,1 до 5,0 от 0,1 до 50,0 |
Технические данные
Способ регулировки уставок |
ступенчатый |
Количество переключающих контактов |
2 |
Средняя основная погрешность d*, выраженная в процентах от уставки Т: |
(d* = ± (a + b Тмакс ) T, |
- для исполнения: 0,1 - 5,0 с |
a=2,0; b=0,2 |
- для исполнения: 0,1 - 50,0 с |
a=3,0; b=0,06 |
Время возврата (на постоянном и переменном токе), с: |
- для исполнения 0,1-5,0 |
0,04; 0,055 |
- для исполнения 0,1-50,0 |
0,06; 0,075 |
Время повторной готовности (на постоянном и переменном токе), с: |
- для исполнения 0,1-5,0 |
0,06; 0,07 |
- для исполнения 0,1-50,0 |
0,1; 0,11 |
Потребляемая мощность: |
- при постоянном токе и Uном, Вт: |
24 В |
2,0 |
48 В |
2,5 |
60 В |
3,0 |
110 В |
5,0 |
220 В |
10,0 |
- при переменном токе и Uном, ВА: |
-
|
100 В |
6,0 |
127 В |
7,0 |
220 В |
11,0 |
380 В |
20,0 |
Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее (винтом) |
Габаритные размеры, мм, не более |
66 х 152 х 181 |
Масса реле, кг, не более |
1,0 |
Коммутационная способность (а) и износостойкость (б, в) контактов реле РВ 01 приведены в таблице 1.
Таблица 1
Параметры |
Вариант нагрузки |
а |
б |
в |
Отключаемая мощность: |
- при постоянном токе, Вт |
30 |
20 |
10 |
- при переменном токе, ВА |
250 |
150 |
100 |
Ток включения, А: |
- постоянный |
5,0 |
0,25 |
0,25 |
- переменный |
5,0 |
2,5 |
2,5 |
Ток отключения, А: |
- постоянный |
1,0 |
0,25 |
0,25 |
- переменный |
2,0 |
0,75 |
0,75 |
Количество ВО, тыс.циклов |
25 |
1000 |
1600 |
Конструкция
Реле выполнены с использованием современной микроэлектронной базы. Реле выпускается в унифицированном корпусе "СУРА" I габарита несъемного исполнения.
НТД - ТУ16-523.557-78.
При заказе реле необходимо указать:
- обозначение типа реле;
- климатическое исполнение (УХЛ4 или О4);
- номинальное напряжение питания постоянного или переменного тока;
- максимальную выдержку времени;
- вид присоединения внешних проводников: переднее или заднее винтом;
- наличие внешнего балластного резистора (только в комплект реле для использования в сети 380 В переменного тока);
- номер технических условий.

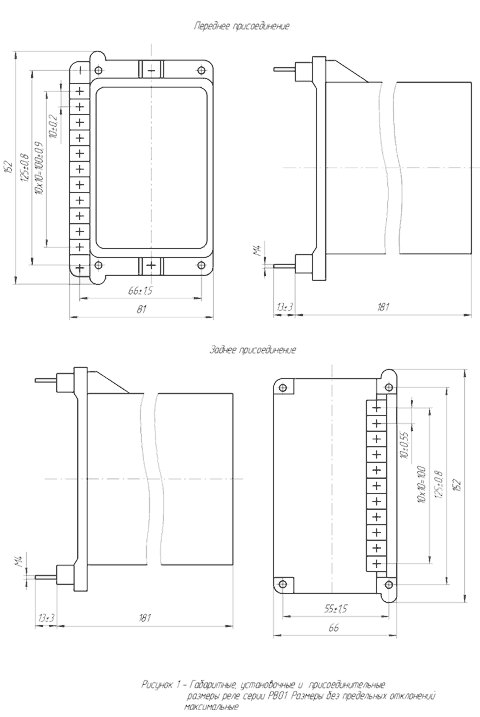

Габаритные размеры РВ 01

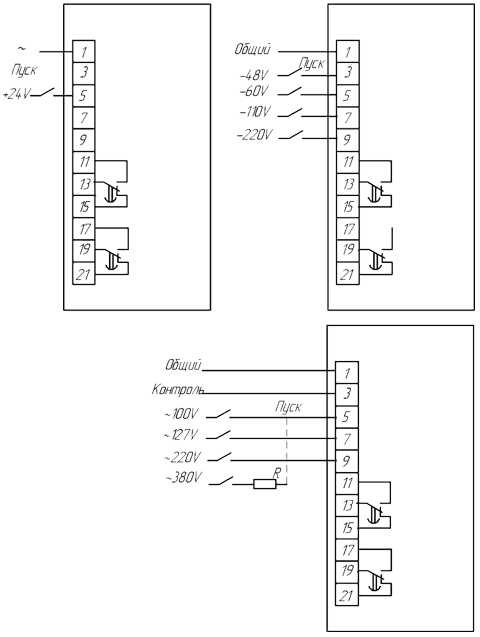

Схема присоединения РВ 01
