Реле времени предназначены для использования в схемах релейной защиты на постоянном (серии РВ 100) и переменном оперативном (серии РВ 200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.
Условия эксплуатации
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, O4;
Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от - 40 °С до + 55 °С; внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3 g; высота над уровнем моря не более 2000 м. |
| Реле РВ 100 |
Реле РВ 200 |
Технические данные
Основные параметры приведены в таблице 1.
Абсолютная величина разброса времени срабатывания реле не превосходит:
- 0,06 с - в реле с пределами уставок от 0,1 до 1,3 с;
- 0,12 с - в реле с пределами уставок от 0,25 до 3,5 с;
- 0,34 с - в реле с пределами уставок от 0,5 до 9 с;
- 1,0 с - в реле с пределами уставок от 1 до 20 с.
Время срабатывания контакта мгновенного действия не более 0,08 с.
Время возврата подвижных частей в исходное положение не более 0,15 с.
Время замкнутого состояния скользящих контактов (при срабатывании реле) находится в пределах:
- 0,05-0,12 с - в реле с пределами уставок от 0,1 до 1,3 с;
- 0,1-0,4 с - в реле с пределами уставок от 0,25 до 3,5 с;
- 0,25-0,75 с - в реле с пределами уставок от 0,5 до 9 с;
- 0,6-1,6 с - в реле с пределами уставок от 1 до 20 с.
Контакты реле (кроме скользящего) способны коммутировать электрическую нагрузку при напряжении от 24 до 250 В, мощностью:
- 100 Вт при токе не более 1А - в цепи постоянного тока с индуктивной нагрузкой (t = 0,005 с);
- 400 ВА при токе не более 5А - в цепи переменного тока (cos j = 0,4) или 500 ВА (cos j = 0,5).
Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью.
В замкнутом состоянии срабатывающие с выдержкой времени контакты реле допускают длительное протекание по ним тока до 5А, контакты мгновенного действия - тока до 3А.
Механизм реле выдерживает 5000 срабатываний на максимальной уставке времени срабатывания без повреждений при отсутствии нагрузки на контактах, в том числе 2000 срабатываний с электрической нагрузкой на контактах.
Габаритные размеры не более 67 х 128 х 110 мм.
Масса реле - не более 1,5 кг, масса выпрямительного устройства типа ВУ 200 - не более 0,5 кг.
Конструкция
Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха
Таблица 1
| Типоисполне-ние реле |
Предел уставок, с |
Номинальное напряжение, В |
Количество контактов |
Род тока |
Терми-ческая устой-чивость |
Напря-жение срабаты-вания, не более |
Потребляемая мощность при Uн, не более |
РВ 112 УХЛ4
РВ 128 УХЛ4
РВ 132 УХЛ4
РВ 142 УХЛ4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
24
48
110
220
|
Два контакта (замыкающий и скользящий), срабатывающие с выдержкой времени и один переключающий контакт мгновенного действия |
Постоян-ный |
1,1 U н в течение 2 мин. |
70% U н |
30 Вт |
РВ 112 O4
РВ 128 O4
РВ 132 O4
РВ 142 O4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
80% U н |
РВ 113 УХЛ4
РВ 127 УХЛ4
РВ 133 УХЛ4
РВ 143 УХЛ4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия, размыкающий контакт которого использован в цепи питания реле |
1,1 U ндли-тельно |
70% U н |
30 Вт при зашунтированном и 15 Вт при дешунтированном добавочном сопротивлении |
РВ 113 O4
РВ 127 O4
РВ133 O4
РВ143 O4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
80% U н |
РВ 114 УХЛ4
РВ 124 УХЛ4
РВ 134 УХЛ4
РВ 144 УХЛ4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
24
48
110
220 |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия |
Постоян-ный |
1,1 U н не более2 мин. |
70% U н |
30 Вт |
РВ 114 O4
РВ 124 O4
РВ 134 O4
РВ 144 O4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
80% U н |
РВ 215УХЛ4
РВ 225 УХЛ4
РВ 235 УХЛ4
РВ 245 УХЛ4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
100
110
127
220
380 |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при отпадании якоря и один переключающий контакт мгновенного действия |
Перемен-ный |
1,1 U ндли-тельно |
80% U н |
20 ВА* |
РВ 215 O4
РВ 225 O4
РВ 235 O4
РВ 245 O4 |
85% U н,, |
| РВ 215К УХЛ4 с ВУ 200 УХЛ4 |
0,1-1,3 |
100
220
|
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени |
Перемен-ный трехфаз-ный |
1,1 Uн дли-тельно |
80% U н |
60 ВА на фазу при зашунтированном и 10 ВА при дешунтированном добавочном сопротивлении |
| РВ 225К УХЛ4 с ВУ 200 УХЛ4 |
0,25-3,5 |
| РВ 235К УХЛ4 с ВУ 200 УХЛ4 |
0,5-9 |
| РВ 245К УХЛ4 с ВУ 200 УХЛ4 |
1-20 |
| РВ 215К O4 с ВУ 200 O4 |
0,1-1,3 |
85% U н |
| РВ 225 O4 с ВУ 200 O4 |
0,25-3,5 |
| РВ 235 O4 с ВУ 200 O4 |
0,5-9 |
| РВ 245 O4 с ВУ 200 O4 |
1-20 |
РВ 217 УХЛ4
РВ 227 УХЛ4
РВ 237 УХЛ4
РВ 247 УХЛ4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
100
110
127
220
380 |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переключающий контакт мгновенного действия |
Перемен-ный |
1,1 Uн дли-тельно |
85% U н |
20 ВА* |
РВ 217 O4
РВ 227 O4
РВ 237 04
РВ 247 O4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
РВ 218 УХЛ4
РВ 228 УХЛ4
РВ 238 УХЛ4
РВ 248 УХЛ4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
100
110
127
220
380 |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия |
Перемен-ный |
1,1 Uн дли-тельно |
85% U н |
20 ВА* |
РВ 218 O4
РВ 228 O4
РВ 238 O4
РВ 248 O4 |
0,1-1,3
0,25-3,5
0,5-9
1-20 |
НТД - ТУ 16-523.158-79.
При заказе необходимо указать:
- наименование и тип реле;
- климатическое исполнение, категория размещения (УХЛ4 или O4);
- номинальное напряжение;
- конструктивное исполнение по способу присоединения внешних проводников - переднее или заднее (винтом или шпилькой);
- номер технических условий;
- необходимость поставки и количество комплектов запасных частей (для поставок на экспорт).

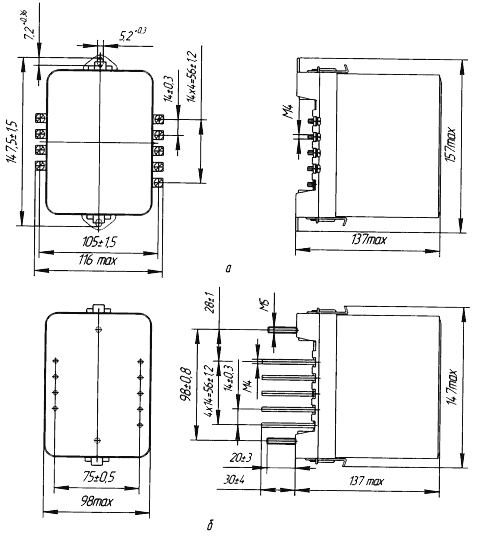

Габаритные размеры РВ 100, РВ 200
а - переднего присоединения
б - заднего присоединения

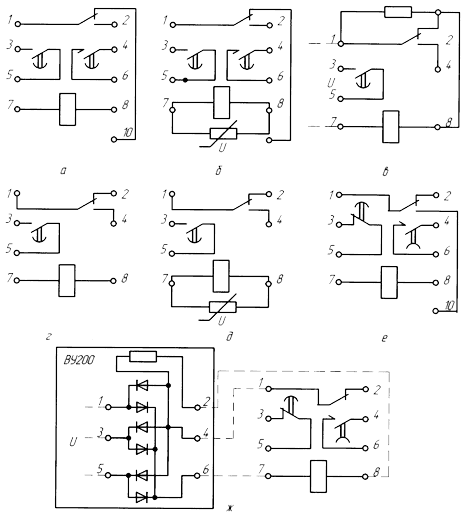

Схема присоединения РВ 100, РВ 200
а - РВ112, РВ128, РВ132, РВ142 на 24, 48 В и РВ218, РВ228, РВ238, РВ248
б - РВ112, РВ128, РВ132, РВ142 на 110, 220 В
в - РВ113, РВ127, РВ133, РВ143
г - РВ114, РВ124, РВ134, РВ144 на 24, 48 В и РВ217, РВ227, РВ237, РВ247
д - РВ114, РВ124, РВ134, РВ144 на 110, 220 В
е - РВ115, РВ125, РВ135, РВ145
ж - РВ115к, РВ125к, РВ135к, РВ145к с ВУ200
