Реле времени РСВ 01-1, РСВ 01-3, РСВ 01-4 предназначены для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.
Технические данные
Основные параметры реле приведены в таблице 1. Остальные технические данные приведены в таблице 2. |
| Реле РСВ 01-1 |
Реле РСВ 01-3 |
Реле РСВ 01-4 |
Таблица 1
| Наименование параметра |
Типы реле |
| РСВ-01-1 |
РСВ-01-3 |
РСВ-01-4 |
Номинальное напряжение питания, В
- постоянного тока
- переменного тока |
24, 110, 220
110, 220 |
24, 110, 220
110, 220 |
24, 48*, 60*, 110, 220
100, 110, 127, 220, 380* |
| Частота переменного тока, Гц |
50, 60 |
| Номинальный диапазон уставок выдержки времени (диапазоны регулирования), с |
0,075 с - 75 мин, (0,075 - 7,5) с, (0,75 - 75) с, (0,075 - 7,5) мин, (0,75 - 75) мин
4 с - 5000 мин, (4 - 500) с, (40 - 5000) с, (4 - 500) мин, (40 - 5000) мин |
0,1 с - 100 ч
(0,1-10) с
(0,1- 10) мин
(0,1 - 10) ч |
| Конструктивное исполнение по способу присоединения внешних проводников |
заднее (винтом или шпилькой), переднее |
заднее, переднее |
заднее (винтом или шпилькой), переднее |
* Для использования в сети с номинальным напряжением 48, 60 и 380 В предназначены реле на напряжение 24 и 220 В, соответственно, при этом последовательно с реле должен быть включен внешний балластный резистор, поставка которого осуществляется комплектно.
Таблица 2
| Наименование параметра |
Типы реле |
| РСВ-01-1 |
РСВ-01-3 |
РСВ-01-4 |
| Управляющее воздействие |
подача напряжения питания |
| Способ регулирования уставки |
ступенчатый |
Дискретность регулирования уставки
(по диапазонам регулирования), % |
1 |
1 |
0,1 |
| Класс точности, а\в |
1,0 \ 0,25 |
1,0 \ 0,25 |
1,0 \ 0,25 |
| Потребляемая мощность при напряжении: |
- постоянного тока
24 В
48 В
60 В
110 В
220 В
|
2,0 Вт
2,5 Вт
3,5 Вт |
6,0 Вт
7,5 Вт
10,5 Вт |
2,0 Вт
3,0 Вт
4,0 Вт
5,0 Вт
5,5 Вт |
- переменного тока
100 В
110 В
127 В
220 В
380 В |
3,0 ВА
5,0 ВА |
9,0 ВА
15,0 ВА |
4,0 ВА
5,0 ВА
6,0 ВА
7,0 ВА
20,0 ВА |
| Выходные контакты |
1 замыкающий
1 размыкающий |
1 переключающий в каждой из 3 цепей |
2 переключающих |
| Габаритные размеры , мм |
67х128х118 |
66х138х182 |
67х128х118 |
| Масса реле, кг |
0,5 |
1,0 |
0,5 |
Длительно допустимый ток контактов - 2,5 А.
Коммутационная способность контактов реле, при напряжении от 24 до 250 В: в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с - 30 Вт; в цепях переменного тока при коэффициенте мощности не менее 0,4 - 250 ВА.
Коммутационная износостойкость - 1,0 млн. циклов ВО.
Условия эксплуатации
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ 4, О4.
Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от - 40 до + 55 ° С; внешние воздействующие факторы для группы механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3 g, в диапазоне частот от 16 до 100 Гц с ускорением 1 g.
Конструкция
Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещены в унифицированных корпусах.
НТД - ТУ16 - 523.557 - 78.
При заказе реле необходимо указать:
- обозначение типа реле;
- климатическое исполнение (УХЛ или О4);
- номинальное напряжение питания постоянного или переменного тока;
- для РСВ-01-1, РСВ-01-3 - максимальную уставку номинального диапазона выдержки времени (75 или 5000) мин;
- конструктивное исполнение по способу присоединения внешних проводников (переднее или заднее: винтом или шпилькой для РСВ-01-1, РСВ-01-4);
- обозначение технических условий.

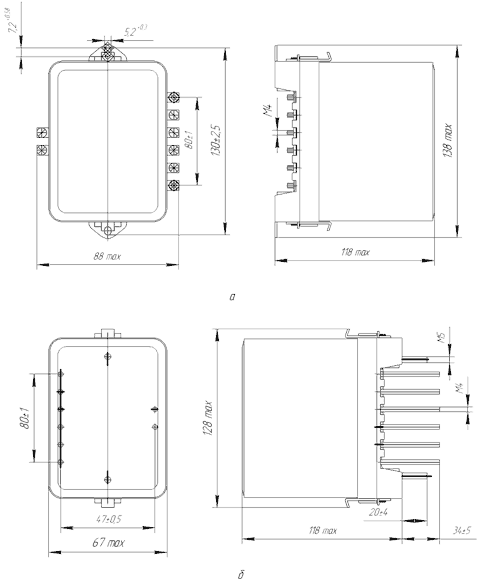

Габаритные размеры РСВ 01-1, РСВ 01-3, РСВ 01-4

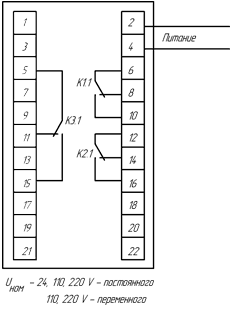

Схема присоединения РСВ 01-1, РСВ 01-3, РСВ 01-4
| РСВ 01-1 |
РСВ 01-4 |
 |
 |
| РСВ 01-3 |
РСВ 01-4 |
 |
 |
