Реле времени РСВ 14 предназначены для использования в схемах устройств релейной защиты и системной автоматики электроэнергетических объектов |
Основные параметры
Номинальное напряжение питания, В:
- постоянного тока – 24, 48, 60, 110, 220;
- переменного тока – 100, 127, 220, 380*.
* - Для использовании предназначено реле на 380 В, при этом последовательно с реле должен быть включен внешний балластный резистор, поставка которого осуществляется комплектно.
Номинальная частота переменного тока, Гц – 50, 60.
Номинальный диапазон ступенчатого регулирования уставок выдержек времени (исполнение) – (0,05 – 3,0) с, (0,15 – 9,0) с, (0,5 – 30) с, (6,0 – 90) с.
Конструктивное исполнение по способу присоединения проводников – заднее, переднее.
Технические данные
Управляющее воздействие – подача напряжения питания.
Дискретность регулирования уставки по диапазонам регулирования, с - 0,025; 0,075; 0,25; 0,75.
Выходные контакты реле
- без выдержки времени (мгновенный) – 1 переключающий;
- с регулируемой выдержкой времени – 1 замыкающий;
- временно-замыкающий (проскальзывающий) – 1 замыкающий. Цепи временно-замыкающего и замыкающего контактов реле независимы.
Время замкнутого состояния временно-замыкающего контакта – (0,3 ± 0,15) с, c возможностью изменения на (0,6 ± 0,15) с или (0,9 ± 0,15) с.
Класс точности, а\в - 1,5/1,0 в диапазоне (0,05 – 3,0) с; 1,5/ 0,25 – для остальных диапазонов выдержки времени.
Потребляемая мощность при номинальном напряжении питания:
- постоянного тока, Вт – 24 В – 2,0; 48 В – 2,5; 60 В – 3,0; 110 В – 7,5; 220 В – 15;
- переменного тока, ВА – 100 В – 9,0; 127 В – 10,5; 220 В – 16,5; 380 В – 30.
Длительно допустимый ток контактов, А – 2,5.
Коммутационная способность контактов реле при напряжении от 24 до 250:
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с – 50 Вт;
- в цепях переменного тока при коэффициенте мощности не менее 0,4 – 110 ВА.
Коммутационная износостойкость контактов реле при указанной нагрузке:
- в цепях постоянного тока – 1х10 5 ,
- в цепях переменного тока – 2х10 5 циклов ВО.
Габаритные размеры реле, мм – 68х152х181.
Масса реле, кг – 1,0.
Условия эксплуатации
К лиматическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ 4, 04. Реле предназначены для работы в следующих условиях: температура окружающего воздуха – от - 40 °С до + 55 °С; внешние воздействующие факторы для группы механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3 g, в диапазоне частот от 16 до 100 Гц с ускорением 1 g.
Конструкция
Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещено в унифицированном корпусе.
НТД - ТУ 16 – 523.557 - 78
При заказе реле необходимо указать
- обозначение типа реле;
- климатическое исполнение (УХЛ4 или O4);
- номинальное напряжение питания, постоянного или переменного тока;
- максимальная выдержка времени исполнения (3,0; 9,0; 30 или 90 с);
- конструктивное исполнение по способу присоединения внешних проводников (переднее или заднее).

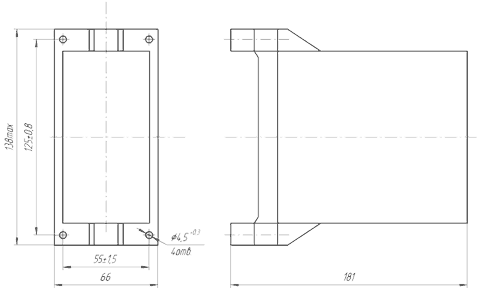

Габаритные размеры РСВ 14

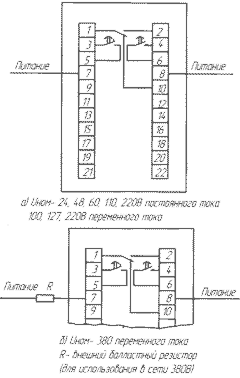

Схема присоединения РСВ 14
