Реле времени РСВ18 предназначены для получения выдержек времени в схемах автоматики и релейной защиты.
Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150 |
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха — от минус 40 до 55 °С;
- относительная влажность окружающего воздуха — до 80 % при температуре 25 °С;
- вибрация мест крепления реле в диапазоне частот от 5 до 15 Гц при ускорении 3g и в диапазоне частот от 15 до 100 Гц с ускорением 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле устойчивы к воздействию помех в соответствии с требованиями ГОСТ Р 51317.4.
Реле соответствуют требованиям ТУ 3425-077-00216823-2001, согласованным с РАО «ЕЭС России».
Основные технические характеристики
Таблица 1
| Параметр |
Тип реле |
| РСВ18-11 |
РСВ18-12 |
РСВ18-13 |
РСВ18-23 |
| Выполняемая функция |
однокомандное с выдержкой на включение после включения напряжения питания |
с выдержкой на отключение |
Количество и вид контактов:
-мгновенного действия
-с выдержкой времени
-временно замыкающий
(переключающий)
с выдержкой |
–
1 «з»
–
|
1 «п»
1 «з»
–
|
1 «п»
1 «з»
1 «з»
|
1 «п»
1 «п»
1 «з»
|
Номинальное напряжение питания, В
-постоянного тока
-переменного тока, 50 Гц |
24; 48; 110; 220
100; 110; 127; 220; 380 |
110; 220
100; 110; 127; 220 |
| Диапазон выдержек времени, с |
0,1...1; 0,3...3; 1...10; 3...30 |
0,1...1; 0,3...3; 1...10; 2...20 |
| Потребляемая мощность, Вт / ВА, не более |
5 / 5 |
| Схемы подключения |
|
|
|
|
| Диаграммы работы |
|
|
|
|
| Заменяемые аналоги |
РВ113; РВ127; РВ133; РВ143; ЭВ113; ЭВ123; ЭВ133; ЭВ143 |
РВ114; РВ124; РВ134; РВ144; РВ217; РВ227; РВ237; РВ247; ЭВ114; ЭВ124; ЭВ134; ЭВ144; ЭВ217; ЭВ227; ЭВ237; ЭВ247; РВ-12(0) |
РВ112; РВ128; РВ132; РВ142; РВ218; РВ228; РВ238; РВ248; ЭВ112; ЭВ122; ЭВ132; ЭВ142; ЭВ218; ЭВ228; ЭВ238; ЭВ248; РСВ14*; РСВ160*; РСВ260*; РВ-12(0) |
РВ215; РВ225; РВ235; РВ245; ЭВ215; ЭВ225; ЭВ235; ЭВ245; РСВ255; ВЛ-55; ВЛ-71; ВЛ-79; ВЛ-103; РВ-19(0) |
* Исполнения с выдержкой времени от 30 секунд до 90 минут выполняются по специальному заказу.
Напряжение несрабатывания реле РСВ18-23 с U ном =220 В постоянного тока и реле РСВ18-11, РСВ18-12, РСВ18-13 — 0,6 от номинального
Наименьший рабочий ток, коммутируемый контактами при напряжении 24 В составляет 0,03 А, а при напряжении 110 и 220 В – 0,01 А.
Сравнение технических характеристик реле серии РСВ18 и реле серии РВ100, РВ200
Таблица 2
| Параметр |
РСВ18 |
РВ100, РВ200 |
Потребляемая мощность, не более:
- постоянного тока, Вт
- переменного тока, ВА |
5
5 |
15/30 (доб. сопр. зашунтировано/не зашунтировано)
20 |
Коммутируемая мощность:
- постоянного тока ≤1А при τ<0,005 с, Вт
- переменного тока ≤5А при
cоsφ≥0,4, ВА
cоsφ≥0,5, ВА |
50
400
500 |
100
400
500 |
| Коммутационная износостойкость, циклов ВО, не менее |
30 000 |
2 500 |
| Механическая износостойкость, циклов ВО, не менее |
100 000 |
5 000 |
| Разброс выдержки времени, %, не более |
3 |
(4,62 – 60) при 0,1…1,3 с
(3,43 – 48) при 0,25…3,5 с
(3,78 – 68) при 0,5…9 с
(5 – 100) при 1…20 с |
| Масса, кг |
от 0,16 до 0,22 |
1,5 |
| Габаритные размеры, мм |
63x110x85 |
98x137x147 (переднее присоед.);
116x137x157 (заднее присоед.) |
| Температура окружающей среды, °С |
-40…55 |
-30…40 |
Для удобства замены реле серий РВ100, РВ200 в типовых проектах, а также находящихся в эксплуатации предусмотрено специальное исполнение РСВ18-Р, установочные размеры и маркировка зажимов которого такие же, как и у реле РВ100, РВ200.
Схемы включения реле РСВ18-Р
| РСВ18-11-Р |
РСВ18-12-Р |
РСВ18-13-Р |
РСВ18-23-Р |
 |
 |
 |
 |

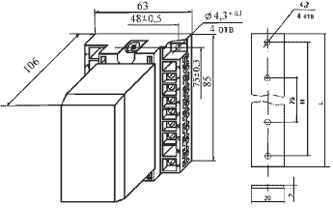

Внешний вид реле, его габаритные и присоединительные размеры
Присоединение внешних проводников – переднее либо заднее под зажимы с помощью винтов.
При заказе необходимо указать: тип реле и климатическое исполнение, диапазон выдержек времени, род тока и номинальное напряжение питания, вид присоединения внешних проводников.
