Реле времени РСВ19 предназначены для коммутации электрических цепей с определенными предварительно установленными выдержками времени в схемах автоматики и управления.
Реле изготавливаются в климатическом исполнении УХЛ4 по ГОСТ 15150.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха — от минус 40 до 55 °С;
- относительная влажность окружающего воздуха — до 98 % при температуре 25 °С;
- вибрация мест крепления в диапазоне частот 10–100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле соответствуют требованиям ГОСТ 22557 и техническим условиям ТУ3425-080-00216823-2001.
|
Основные технические характеристики
Таблица 1
| Параметр |
Тип реле |
| РСВ19-11 |
РСВ19-12 |
РСВ19-31 |
РСВ19-32 |
РСВ19-52 |
| Выполняемая функция |
с выдержкой на включение после включения напряжения питания |
с выдержкой на отключение после отключения напряжения управления при сохранении напряжения питания |
одна цепь - с выдержкой на включение при подаче, вторая — с выдержкой на отключение после снятия напряжения управления при сохранении напряжения питания |
Количество и вид контактов:
- с выдержкой времени
- мгновенного действия |
1 «з» + 1 «р»
– |
1 «з» + 1 «р»
1 «з» + 1 «р» |
1 «з» + 1 «р»
– |
1 «з» + 1 «р»
1 «з» + 1 «р» |
1 «з» + 1 «р» – 1-я цепь
1 «з» + 1 «р» – 2-я цепь |
| Диапазон выдержки времени |
(0,1–10; 1–100; 3–300) c; 1–100 мин |
Типоисполнения по номинальному
напряжению питания, В
- постоянного тока
- переменного тока 50 Гц |
12; 24; 110
24; 36; 40; 110; 127; 220 |
Потребляемая мощность,
Вт/ВА, не более |
4 / 5 |
6,5 / 7 |
4 / 5 |
6,5 / 7 |
8 / 10 |
| Схема включения |
|
|
|
|
|
| Диаграмма работы |
|
|
|
|
|
Заменяемые (функционально)
типы реле времени |
РКВ11-33-11;
РКВ11-43-11;
РВП72-3121 |
РКВ11-33-12;
РКВ11-43-12;
РВП72-3221 |
РКВ11-33-21;
РКВ11-43-21;
РВП72-3122 |
РКВ11-33-22;
РКВ11-43-22;
РВП72-3222 |
РКВ11-33-33;
РКВ11-43-33;
РВП72-3323 |
Примечания.
1. Реле РСВ19-31, РСВ19-32, РСВ19-52 можно применять только в схемах с одним источником питания.
2. КУ – внешний контакт управления. При его замыкании подается напряжение управления и реле срабатывает, а после размыкания — напряжение управления отключается, и реле времени отключается с выдержкой времени.
Нагрузки, коммутируемые контактами, и коммутационная износостойкость
Таблица 2
| Категория применения, род тока |
Характер нагрузки |
Номинальное коммутируемое напряжение, В |
Коммутируемый ток, А |
Коммутационная износостойкость, млн. циклов ВО |
| вкл. |
откл. |
| АС-11, переменный |
cоsφвкл ≥ 0,4
cоsφоткл ≥ 0,4 |
110
220
380 |
6,0
4,0
2,5 |
0,6
0,4
0,25 |
1,6 |
| ДС-11, постоянный |
τ ≤ 0,01 с |
24
110 |
0,8
0,25 |
Наименьший коммутируемый ток контактов, А: 0,05 при напряжении 6 В; 0,025 при напряжении 12 В; 0,01 при напряжении 24 В.

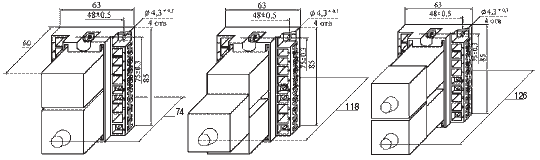

Внешний вид реле, его габаритные и присоединительные размеры и способы крепления
Реле крепятся с помощью двух винтов М4.
Подсоединение внешних проводников – переднее либо заднее, под зажимы с помощью винтов.
При заказе необходимо указать: тип реле и климатическое исполнение, диапазон выдержек времени, род тока и номинальное напряжение питания, вид присоединения.
