Реле статические времени серии РВм-03 предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени на возврат после отключения напряжения питания. Реле используются в устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Верхнее рабочее и предельное значение температуры окружающей среды воздуха плюс 55 ºC.
Нижнее рабочее и предельное значение температуры окружающей среды воздуха минус 40 ºC, для исполнения О минус 10 ºC.
Верхнее значение относительной влажности не более 80 % при 25ºC, для исполнения О - 98 % при 33 ºC.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Технические данные
| Наименование параметра |
Значение |
Номинальное напряжение переменного тока
частотой 50 Гц, В |
100, 127, 220, 380*
* – с внешним балластным сопротивлением |
| Диапазон регулировки выдержки времени, с |
Исполнение 3 от 0,15 до 3,0 |
| Исполнение 10 от 0,5 до 10,0 |
| Исполнение 20 от 1,0до 20,0 |
|
Дискретность регулирования уставки от максимальной
уставки номинального диапазона, %, не более
|
2,5 |
| Время повторной готовности, с |
0,1 |
|
Время замыкания замыкающего контакта без нормируемой
выдержки времени, с, не более
|
0,03 |
|
Средняя основная погрешность, выраженная в % от уставки Т,
определяется по формуле δ= ±(а+bТмах/Т)
|
Исполнение 3 а=3,0; b=0,8 |
| Исполнение 10 а=3,0; b=0,6 |
| Исполнение 20 а=3,0; b=0,5 |
| Класс точности |
Исполнение 3 3,0/0,8 |
| Исполнение 10 3,0/0,6 |
| Исполнение 20 3,0/0,5 |
Исполнительные контакты:
– без нормированной выдержки времени (мгновенный)
– с первой независимой регулируемой выдержкой
– со второй независимой регулируемой выдержкой |
1 переключающий
1 размыкающий
1 размыкающий |
| Потребляемая мощность при Uном не более, ВА |
3,0 |
| Длительно допустимый ток контактов выходных органов не менее, А |
8 |
|
Коммутационная способность контактов реле:
- при напряжении от 24 до 250 В в цепях постоянного тока с постоянной
времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт
- в цепях переменного тока с коэффициентом мощности не менее 0,3,
при токе до 6 A, ВА
|
48
750 |
| Механическая износостойкость, циклы ВО, не менее |
30 000 0000 |
| Коммутационная износостойкость, циклы ВО, не менее |
6 500 |
| Режим работы реле с напряжением питания |
длительный |
| Габаритные размеры, мм, не более |
65х138х147 |
| Масса, кг, не более |
1,2 |
Конструктивное исполнение
Реле выполнено с использованием микропроцессорной и микроэлектронной базы. Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На лицевой плите указана упрощенная схема подключения реле.
Структура условного обозначения
РВм- 02- X- XX- XX -X4
1 2 3 4 5
где РВм – реле статическое времени; м-модернизированное;
1 -типоисполнение реле;
2- максимальная выдержка времени с:
3 с;
10 с;
20 с;
3- напряжение управления (питания) постоянного или переменного тока:
100В;
127В;
220В;
380В;
4 - вид присоединения внешних проводников:
1 – переднее;
5 – заднее винтом;
5 - климатическое исполнение УХЛ или О (тропическое), категория размещения (4) по ГОСТ 15150.
При заказе реле необходимо указать:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- номинальное напряжение постоянного или переменного тока;
- максимальную выдержку времени диапазона;
- вид присоединения внешних проводников: переднее или заднее;
- тип корпуса (в унифицированном корпусе «СУРА» либо в малогабаритном универсальном корпусе с возможностью крепления на DIN-рейку).
Пример заказа:
Реле времени, с максимальной выдержкой времени 20 с, с напряжением питания 220 В постоянного тока, с задним присоединением проводников, с климатическим исполнением УХЛ4, в малогабаритном универсальном корпусе: РВм-03-20-220-5-УХЛ4 в универсальном корпусе
Габаритные размеры
Рисунок 1. Габаритные, установочные и присоединительные размеры реле типа РВм-03:
а - переднее присоединение; б - заднее присоединение.

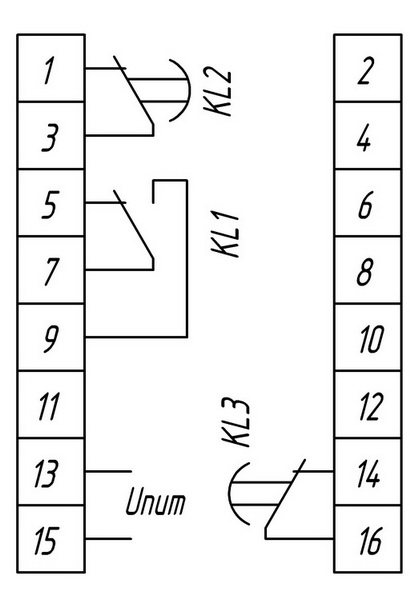

Схема подключения
|
