РСВ-160, РСВ-255, РСВ-260 - Реле времени
|
|
Реле времени РСВ 160 , РСВ 255 , РСВ 260 предназначены для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты. |
Технические данные
Наименование параметра |
Типы реле |
РСВ160 |
РСВ260 |
РСВ255 |
Управляющее воздействие |
подача напряжения питания |
снятие напряжения питания |
Номинальное напряжение питания, В - постоянного тока - переменного тока |
24, 48, 110, 220 |
100, 110, 127, 220, 380 |
Частота переменного тока, Гц |
- |
50, 60 |
Конструктивное исполнение по способу присоединения внешних проводников |
заднее (винтом или шпилькой), переднее |
Номинальный диапазон уставок выдержки времени (диапазоны регулирования), с |
0,1 с - 30 мин (0,1 - 1,0) с, мин, (0,3 - 3,0) с, мин, (1,0 - 10) с, мин, (3,0 - 30) с, мин |
0,1 - 30 с (0,1 - 1,0) с, (0,3 - 3,0) с, (1,0 - 10) с, (3,0 - 30) с |
Способ регулирования уставки |
ступенчатый |
Дискретность регулирования уставки по диапазонам: (0,1 - 1,0), (0,3 - 3,0), (1,0 - 10), (3,0 - 30) |
0,01 с, мин 0,03 с, мин 0,1 с, мин 0,3 с, мин |
0,01 с 0,03 с 0,1 с 0,3 с |
Класс точности |
5 |
Потребляемая мощность |
6,0 Вт |
6,0 ВА |
Габаритные размеры , мм |
98 х 147 х 137 |
Масса реле, кг |
1,0 |
Выходные контакты
- 1 переключающий мгновенного действия, 1 скользящий и 1 замыкающий с выдержкой времени (РСВ160, РСВ260);
- 1 переключающий мгновенного действия, 1 скользящий с выдержкой времени и 1 размыкающий с выдержкой времени на замыкание после снятия напряжения питания (РСВ255).
Длительно допустимый ток контактов - 2,5 А. К оммутационная способность контактов реле, при напряжении от 24 до 250 В: в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с - 30 Вт; в цепях переменного тока при коэффициенте мощности не менее 0,4 - 250 ВА. Коммутационная износостойкость - 1,0 млн. циклов ВО. Условия эксплуатации К лиматическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях:
- температура окружающего воздуха - от -30 °С до +40 °С (при встраивании в комплектные устройства допускается эксплуатация при +55 °С) для исполнения реле УХЛ и от -10 °С до +45 °С для исполнения О;
- внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3 g.
Конструкция
Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещены в унифицированных корпусах
НТД - ТУ16 - 523.158 - 79
При заказе реле необходимо указать
- обозначение типа реле;
- климатическое исполнение и категория размещения по ГОСТ15150-69 (УХЛ4 или O4);
- номер технических условий;
- номинальное напряжение питания, постоянного или переменного тока;
- конструктивное исполнение по способу присоединения внешних проводников (переднее или заднее: винтом или шпилькой).

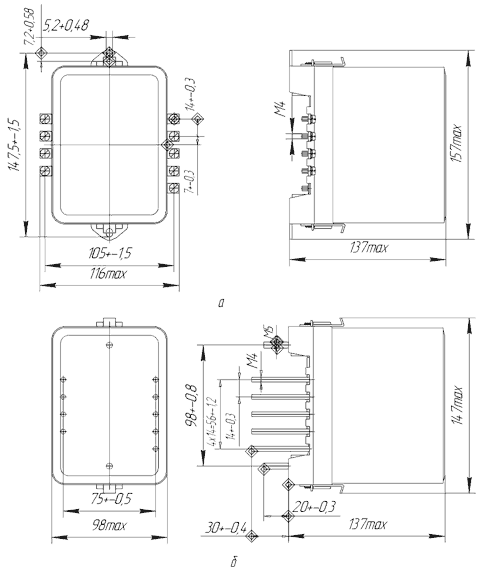

Габаритные размеры РСВ 160, РСВ 255, РСВ 260
а - переднее присоединение; б - заднее присоединение

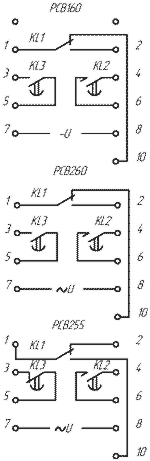

Схема присоединения РСВ 160, РСВ 255, РСВ 260
