РЭВ-201 - Двухканальное реле времени

Простота выставления временных уставок. Высокая надежность и точность работы.

Электронное двухканальное реле времени с задержкой на включение РЭВ-201 предназначено для коммутации электрических сетей переменного тока 220В/50Гц и постоянного тока 24 — 100В с регулируемой задержкой времени от 0 до 220 сек. Каждый канал является самостоятельным реле времени. Реле РЭВ-201 позволяет обеспечить два режима работы:

независимая работа каналов (режим двух реле);
параллельная работа каналов (режим одного реле с двумя разными выдержками);

последовательная (суммирующая) работа каналов.

Технические данные

Электронное двухканальное реле времени с задержкой на включение РЭВ-201 предназначено для коммутации электрических цепей переменного тока 220В/50Гц и постоянного тока 24-100В с регулируемой задержкой времени от 0 до 220сек. Реле двухканальное. Каждый канал является самостоятельным реле времени. Выдержка времени каждого канала начинает отсчитываться от момента подачи питания на канал. Реле РЭВ-201 позволяет обеспечить два режима работы:

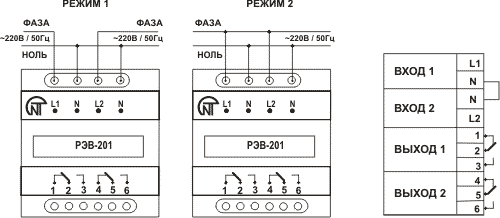

Режим 1. Независимая работа каналов. На каждый канал подается разновременно независимое питание. Выдержка времени отсчитывается от момента подачи питания на каждый канал (режим двух реле).

Режим 2. Параллельная работа каналов. На каждый канал одновременно подается одно и то же питание. Отсчет времени по обоим каналам начинается одновременно. Время срабатывания соответствует выставленным с помощью регулировок задержкам для каждого канала (режим одного реле с двумя разными выдержками).

Технические характеристики

Номинальное напряжение, В	220
Нижний порог напряжения питания, запускающий реле, В	170
Максимально допустимое напряжение питания, В	300
Первоначальная фиксированная выдержка времени при напряжении питания 220В, не более, с	~ 0.5
Точность удержания временной уставки, не более, %	1.5
Точность выставления уставки (точность шкалы), не более, %	3
Диапазон регулирования, с	0-220
Регулировка выдержки времени	плавная
Количество делений шкал потенциометров	10
Число и вид контактов на каждый канал (ЗК - замыкающий, РК - размыкающий; перекидные)	1 ЗК и 1 РЗ
Климатическое исполнение	У3
Степень защиты: - реле - клеммника	ІР40 ІР20
Коммутацион. ресурс выходных контактов: - под нагрузкой 5А, не менее, раз - под нагрузкой 1А, не менее, раз	100 тыс. 1 млн.
Потребляемая мощность (под нагрузкой), не более, ВА	1.0
Масса, не более, кг	0.150
Габаритные размеры, мм	50х88х65
Диапазон рабочих температур, С	-25 - +55
Температура хранения, С	-45 - +70

Диапазон регулировок временных задержек может быть изменен по желанию заказчика. Возможен также перевод реле в режим периодического включения-отключения с регулируемыми пользователем циклами включения-отключения. Параметры задаются заказчиком дополнительно.

Отличительные особенности реле РЭВ-201

Наличие двух независимых каналов.
Цифровая обработка сигнала напряжения.
Гальванически развязанная цепь питания реле с выходными цепями.
Высокая точность удержания времени срабатывания.
Отсутствие зависимости точности и качества работы реле от температуры, влажности и других параметров окружающей среды.
Световая индикация начала отсчета выдержки (подачи питания) и срабатывания реле.
Работоспособность реле сохраняется в широком диапазоне изменений напряжения питания.
Не требуется отдельного оперативного питания для реле.
Практически отсутствует зависимость от изменения частоты сети.
Достаточно большой ток, коммутируемый выходными контактами.
Простота установки выдержки срабатывания.
Возможность изменения диапазона регулируемых временных уставок по желанию заказчика.
Две группы выходных контактов, по одной для каждого канала, имеющие каждыйразмыкающий и замыкающий контакты.
Низкое энергопотребление под нагрузкой.
Значительный коммутационный ресурс под нагрузкой.
Крепление на стандартную DIN - рейку.
Малогабаритность и небольшой вес изделия.
