РСН-13-1, РСН-13-2, РСН-13-3 - Реле напряжения

Реле (максимального) напряжения обратной последовательности с питанием от цепей напряжения постоянного тока вспомогательной воздействующей величины типа РСН-13-1 предназначены для использования в схемах защиты в качестве органа, реагирующего на напряжение обратной последовательности при возникновении несимметричных коротких замыканий. Реле (минимального) напряжения прямой последовательности с питанием от цепей напряжения постоянного тока вспомогательной воздействующей величины типа РСН-13-2 предназначены для применения в схемах форсировки возбуждения синхронных генераторов и противоаварийной автоматики. Реле (максимального) напряжения обратной последовательности с питанием от входной воздействующей величины типа РСН-13-3 предназначены для использования в схемах защиты на переменном оперативном токе в качестве органа, реагирующего на напряжение обратной последовательности при возникновении несимметричных коротких замыканий.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от - 20° С до + 55° С для исполнений УХЛ4 и О4.
Группа механического исполнения М7 + ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки 3g в диапазоне частот от 5 до 15 Гц, 1g в диапазоне частот от более 15 до 100 Гц.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.

Технические данные

Номинальное напряжение входной воздействующей величины - 100 В.
Номинальная частота входной воздействующей величины - 50 или 60 Гц.

Таблица 1

Способ регулирования уставок - дискретный

Мощность, потребляемая реле в номинальном режиме, не более:

• для РСН 13-1 и РСН 13-2

          - от источника основной воздействующей величины - не более 0,8 ВА/фазу;
          - от источника вспомогательной воздействующей величины - не более 6,0 Вт;

• для РСН 13-3 - не более 5,0 ВА/фазу.

Коммутационная способность контактов выходного реле при напряжении от 24 до 250 В или токе не более 2 А:

• в цепях постоянного тока c постоянной времени индуктивной нагрузки не более 0,02 с - 30 Вт ;
• в цепях переменного тока при cos j не менее 0.4 - 250 ВА.

Механическая износостойкость-100000 циклов ВО.
Коммутационная износостойкость-10000 циклов ВО.

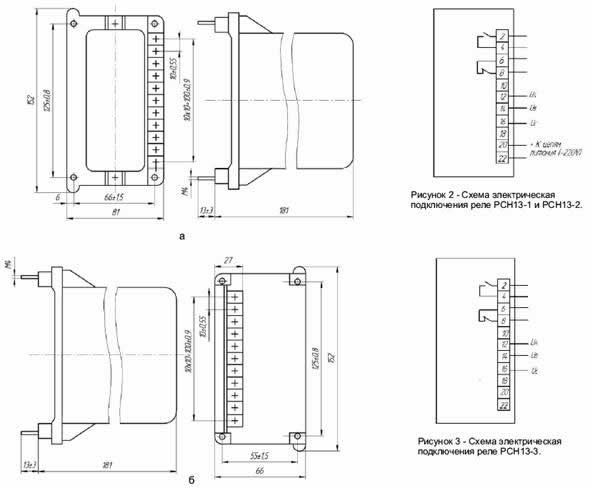

Габаритные размеры - не более 66 х 152 х 181 мм .
Масса не более 1,0 кг .

Конструкция

Реле выпускается в унифицированном корпусе "СУРА" I габарита.

Структура условного обозначения

РСН 13-Х-ХХ-Х Х4

РСН - реле статическое напряжения;
13 - порядковый номер разработки;
Х- условное обозначение по напряжению:

    1- обратной последовательности с питанием от вспомогательной воздействующей величины;
    2- прямой последовательности с питанием от вспомогательной воздействующей величины;
    3 - обратной последовательности с питанием от входной воздействующей величины;

ХХ - номинальное напряжение и частота входной воздействующей величины:

    28 - 100 В, 50 Гц;
    55 - 100 В, 60 Гц;

Х - вид и способ присоединения внешних проводников:

    1 -переднее присоединение винтом;
    5 -заднее присоединение винтом;

Х4 - климатическое исполнение(УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.

НТД - ТУ 16-647.012-84.

При заказе необходимо указывать

• наименование и тип реле;
• номинальную частоту;
• климатическое исполнение и категорию размещения (УХЛ4 или О4);
• вид присоединения внешних проводников (переднее или заднее винтом);
• номер технических условий.
