НЛ-4, НЛ-5, НЛ-6, НЛ-6А, НЛ-7, НЛ-8, НЛ-9 - Реле напряжения

Реле напряжения этой серии предназначены для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при достижении входным напряжением определенного, предварительно установленного уровня. Реле изготавливаются в исполнениях У3 иТ3. Диапазон рабочих температур от минус 40 до плюс 55°С. Реле относятся к статическим реле переменного тока частоты 50 Гц, с дискретной установкой уставок напряжения срабатывания или отпускания и шкалой с числовыми отметками. По характеру изменения входной воздействующей величины и наличию оперативного напряжения питанияреле должны быть: НЛ-4 – реле максимального напряжения с оперативным питанием, НЛ-5 – реле минимального напряжения соперативным питанием, НЛ-6, НЛ-6А – реле максимального напряжения без оперативного питания, НЛ-7 – реле минимального напряжения безоперативного питания.

НЛ-8 – реле максимального и минимального напряжения без оперативного питания; НЛ-9 – реле напряжения сдвумя порогами срабатывания и отпускания.

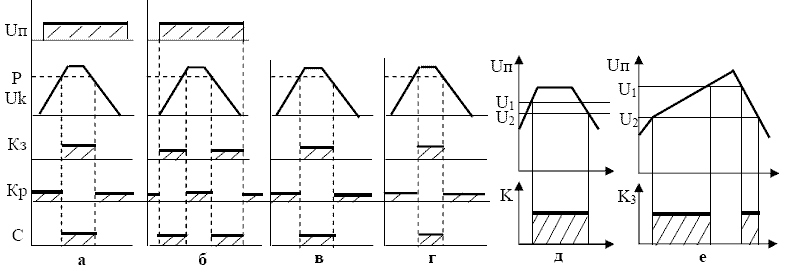

Диаграммы работы реле, где:

• Uпит-напряжение оперативного питания;
• Uк – контролируемое напряжение;
• Р, U1, U2 – регулируемые уровни напряжения срабатывания и отпускания;
• Кз и Кр – замыкающий и размыкающий контакты;
• С – светодиод.

Реле должны выдерживать в продолжительном режиме напряжение питания, равное 1,2 номинального значения.

Реле НЛ-4, НЛ-5 имеют оперативное напряжение питания 220 В постоянного тока или переменного тока частоты 50 Гц с допустимыми отклонениями от 175 до 245 В и потребляемой мощностью не более 5 ВА.

Средняя основная погрешность в любой точке шкалы с числовыми отметками не превышает 5% от уставки, разброс - не более 0,5% от уставки для реле НЛ-6А, НЛ-8, НЛ-9 и 1,5% - для реле НЛ-4, НЛ-5, НЛ-6, НЛ-7.

При отсутствии внешних толчков и вибрации в реле НЛ-4, НЛ-5, НЛ-6, НЛ-7 не должно быть разрыва цепи замыкающих контактов при напряжении 1,1 напряжения срабатывания и выше, иразмыкающих контактов при напряжении 0,9 напряжения срабатывания иниже.

Время замыкания замыкающего контакта реле НЛ-4 и НЛ-6 при изменении контролируемого напряжения от нуля до 1,2 напряжения уставки не более 0,05 с, а при изменении напряжения от нуля до двухкратного напряжения уставки не более 0,04 с.

Время замыкания размыкающего контакта реле НЛ-7 и время замыкания замыкающего контакта реле НЛ-5 при изменении контролируемого напряжения от 1,1 до 0,8 напряжения уставки - не более 0,1 с.

Время срабатывания и отпускания реле НЛ-6А, НЛ-8, НЛ-9 при изменении контролируемого напряжения от 1,1 до 0,8 значения уставки, не более 0,05 с.

Все реле этой серии имеют один замыкающий и один размыкающий контакт, коммутирующие токи от 0,02 до 2 А при напряжении от 24 до 250 В и мощности в цепи постоянного тока не более 60 Вт при ? ? 0,005 с и не более 30 Вт при ? = 0,02 с; цепи переменного тока не более 300 ВА при cos ? ? 0,5.

Длительно допустимый ток контактов -4 А.

Механическая износостойкость не менее 100000 циклов, коммутационная – не менее 20000 циклов.

Средний срок службы реле – 12 лет.

Сопротивление изоляции реле не менее:

• 20 Мом – в холодном состоянии при приемке реле;
• 10 Мом – в холодном состоянии в конце срока службы;
• 6 Мом – при температуре 55°С.

Реле НЛ-6А могут устанавливаться на плоскость или рейку DIN-35.

Схемы подключений и расположения выводов

НЛ-4, НЛ-5	НЛ-6, НЛ-6А, НЛ-7	НЛ-8, НЛ-9

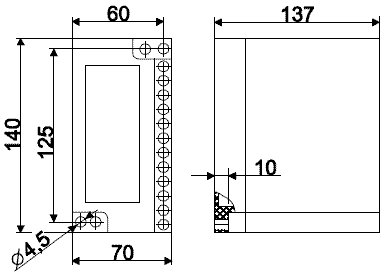

Габаритные и установочные размеры
