РН-51, РН-53, РН-153, РН-54, РН-154 - Реле максимального напряжения и минимального напряжения

Реле применяются в схемах релейной защиты и автоматики энергетических систем в качестве измерительных органов, реагирующих на повышение напряжения (типов РН-53, РН-153) и понижение напряжения (типов РН-54, РН-154), а также контроля изоляции цепей постоянного тока напряжением до 220 В (типа РН-51).

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха:

от - 20° С до + 55° С для реле типа РН-51;
от - 40° С до + 55° С для реле типов РН-53, РН-54, РН-153, РН-154.

Группа механического исполнения М39 по ГОСТ 17516.1-90
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Технические данные

Таблица 1

Тип реле	Исполнение реле по характеру изменения входной воздействующей величины	Номинальное напряжение, В		Напряжение срабатывания, В		Коэффициент возврата	Род тока
Тип реле		I диапазон	II диапазон	I диапазон	II диапазон	Коэффициент возврата	Род тока
РН 53/60	Максимальное	30	60	15-30	30-60	не менее 0,8	Переменный частоты 50 и 60 Гц
РН 153/60		30	60	15-30	30-60
РН 53/200		100	200	50-100	100-200
РН 153/200		100	200	50-100	100-200
РН 53/400		200	400	100-200	200-400
РН 153/400		200	400	100-200	200-400
РН 53/60Д		100	200	15-30	30-60
РН 153/60Д		100	200	15-30	30-60
РН 54/48	Минимальное	30	60	12-24	24-48	не более 1,25
РН 154/48		30	60	12-24	24-48
РН 54/160		100	200	40-80	80-160
РН 154/160		100	200	40-80	80-160
РН 54/320		200	400	80-160	160-320
РН 154/320		200	400	80-160	160-320
РН 51/1,4	Максимальное	6	12	0,7	1,4	не менее 0,5	Постоянный частоты 50 и 60 Гц
РН 51/6,4		24	60	3,2	6,4
РН 51/32		48	100	16	32

Таблица 2

Время замыкания замыкающего контакта реле максимального напряжения, с, не более: при отношении входного напряжения к напряжению срабатывания, равном:
- 1,2 - 2,0 - 2,0 (РН 53/60Д, РН 153/60Д) - 1,2 (РН 51) - 2,0 (РН 51)	0,1 0,03 0,05 0,2 0,06
Время замыкания размыкающего контакта реле минимального напряжения, с, не более: при отношении входного напряжения к напряжению срабатывания, равном:
- 0,5 - 0,6 - 0,8	0,1 0,12 0,15
Время размыкания замыкающего контакта реле минимального напряжения при уменьшении напряжения возврата до 0,8 напряжения срабатывания или до нуля, с, не более:	0,05
Коммутационная способность контактов реле при напряжении от 24 В до 250 В или токе не более 2 А:
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА	60 0,5
Коммутационная износостойкость, циклы ВО	2500
Конструктивное исполнение по способу присоединения внешних проводников:	переднее, заднее (винтом или шпилькой)
Габаритные размеры РН 153, РН 154, мм , не более	66 х 140 х 181
Габаритные размеры РН 51, РН 53, РН 54, мм , не более	67 х 128 х 158
Масса реле, кг, не более:
- РН 51, РН 53, РН 54 - РН 153, РН 154	0,75 0,85

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

Реле напряжения типов РН 153, РН 154 выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения и приспособлены для переднего или заднего под винт присоединения внешних проводников.

Структура условного обозначения

РН Х5Х/ХХХ Х4

РН - реле напряжения;
Х - наличие цифры 1 означает реле в унифицированной оболочке;
5 - номер разработки;
Х - назначение реле:

1 или 3 - реле максимального напряжения;
4 - реле минимального напряжения;

ХХ - напряжение максимальной уставки: 1,4; 6,4; 32; 48;60; 160; 200; 320; 400 В;
Х - наличие буквы Д - отличительный индекс;
Х4 - климатическое исполнение (УХЛ, O) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-523.500-83

При заказе необходимо указать

обозначение типа реле;
климатическое исполнение (УХЛ4 или О4);
вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
номер технических условий.

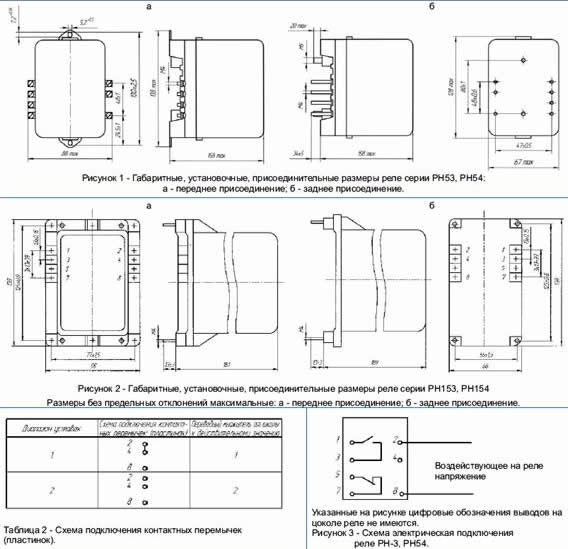

Габариты и установочные размеры РН-51, РН-53, РН-153, РН-54, РН-154 - Реле максимального напряжения и минимального напряжения
