ПЭ-40, ПЭ-41, ПЭ-42, ПЭ-43 - Реле промежуточные электромагнитные

Реле электромагнитные промежуточные серий ПЭ-40, ПЭ-41, ПЭ-42, ПЭ-43 предназначены для применения в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока напряжением от 24 до 220 В и переменного тока напряжением от 24 до 380 В частоты 50 и 60 Гц. Реле изготавливаются в исполнениях У3 и Т3.

Условия эксплуатации

Диапазон рабочих температур от минус 40 до плюс 55?С;
Воздействие вибраций в диапазоне частот:

• до 15 Гц с ускорением 3 g,
• от 15 до100 гц с ускорением 1 g.

Технические характеристики

Реле промежуточные переменного или постоянного тока:

• ПЭ-40 – с временем включения не более 0,03с;

Реле промежуточные постоянного тока:

• ПЭ-41 – с временем включения не более 0,011с;
• ПЭ-42 - с временем включения не более 0,03с с удерживающими обмотками напряжения или тока;
• ПЭ-43 – с временем включения не более 0,011с с удерживающими обмотками напряжения или тока

* - потребляемая мощность при токе 8 А

Контакты реле коммутируют токи от 0,01 до 5 А при напряжении от 24 до 250 В постоянного тока и от 24 до 380 в переменного тока, при этом отключаемая мощность переменного тока – не более 500 ВА (cos ? ? 0,5, пост. тока – не более 60 Вт ( t ? 0,02с);

Коммутационная износостойкость - 100 000 циклов ВО;

Механическая износостойкость - 500 000 циклов ВО;

Присоединение внешних проводников – переднее и заднее винтами;
– пайкой (только реле ПЭ40).

Гарантийный срок эксплуатации 2,5 года в пределах гарантийного срока хранения со дня ввода реле в эксплуатацию.

Гарантийный срок хранения 3,5 года, с даты изготовления реле.

Габаритные и установочные размеры

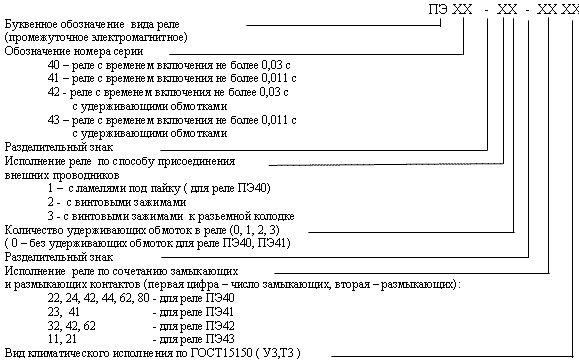

Структура условного обозначения типа реле ПЭ

Схемы подключения реле ПЭ
