РП-23, РП-25 - Реле промежуточные

Реле промежуточные серии РП 23 , РП 25 предназначены для применения в качестве вспомогательных реле: в цепях постоянного тока - реле типа РП 23; в цепях переменного тока - реле типа РП 25.

Технические данные

Таблица 1

Термическая устойчивость 110% номинального напряжения длительно.

Коммутационная способность контактов реле при напряжении от 24 до 250 В в цепях постоянного и переменного тока соответствует таблице 2 .

Таблица 2

Коммутационная износостойкость -10000 ВО.

Реле выпускаются с 1 размыкающим и 4 замыкающими контактами. Однако при перестановке контактных угольников и подвижных контактных пластин на месте эксплуатации можно получить:

• 2 размыкаюших и 3 замыкающих контакта;
• 3 размыкаюших и 2 замыкающих контакта;
• 4 размыкаюших и 1 замыкающий контакт.

Габаритные размеры не более 67х128х118 мм.
Масса не более 0,825 кг.

Условия эксплуатации

Климатическое исполнение и категория размещения по ГОСТ15150-69-УХЛ4, О4. Реле предназначены для работ в следующих условиях: температура окружающего воздуха - от - 40 до + 55 ° С; вибрационные нагрузки в диапазоне частот от 10 до 100 Гц при ускорении 0,25 g.

Конструкция

Реле размещены в унифицированных корпусах. Конструкция обеспечивает безопасность обслуживания в соответствии с ГОСТ12.2.007.6-75.
По способу защиты человека от поражения электрическим током устройство соответствует классу 0 по ГОСТ12.2.007.0-75.

НТД - ТУ16-523.483-78

При заказе реле необходимо указать

• обозначение типа реле;
• климатическое исполнение;
• номинальное напряжение;
• род присоединения внешних проводников (переднее или заднее);
• номер технических условий.

Таблица типоисполнений РП 23, РП 25

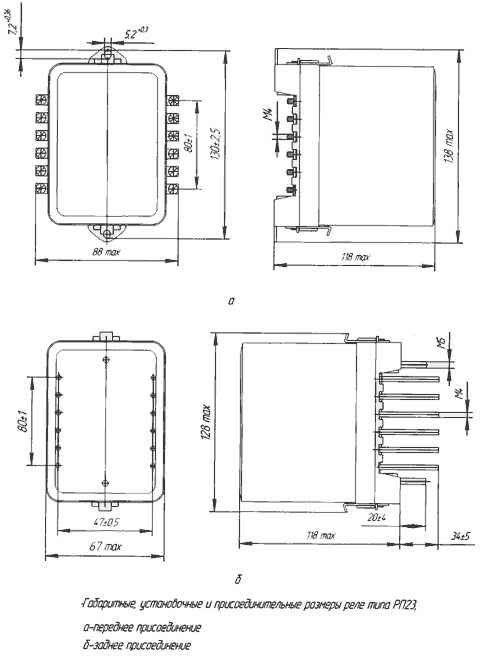

Габаритные размеры реле

Схема присоединения  реле
