РПГ-2, РПГ-5 - Реле промежуточные герконовые

ТУ 16-647.061-87

Реле промежуточные герконовые серии РПГ-2, РПГ-5 предназначены для работы в схемах автоматикии управления, выполненных на печатных платах, на напряжения питания 12, 15, 24В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, а так же выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.

Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.

Условия эксплуатации

Высота над уровнем моря не более 4300 м.
Верхнее рабочее значение температуры окружающего воздуха 60С.
Рабочее положение в пространстве любое.
Атмосфера типа II по ГОСТ 15150-69.
Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле по группам механического исполнения М1, М2, М3, М4, М6 и М8.
Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
Реле предназначены для коммутации нагрузок категории размещения DС-11 по ГОСТ 17523-85, DС-21 и АС-21 по ГОСТ12434-93, при этом перегрузка контактов не допускается.
Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
Требования пожарной безопасности по ГОСТ 12.1.004-91.
Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.061-87.

Технические данные

Номинальное напряжение питания, В: - РПГ-2-2201; РПГ-2К220112; - РПГ-2-2202; РПГ-2-2203; РПГ-2К2202; РПГ-2К2203	15; 24 12; 24
Номинальный ток контактов, А	0,8
Номинальные рабочие токи контактов, А	1*10-3-0,625
Номинальное напряжение контактов переменного тока частотой 50 Гц, В	127
Номинальные рабочие напряжения контактов переменного тока, В	5*10-2-130
Номинальные рабочие напряжения контактов постоянного тока, В	5*10-2-180
Время замыкания контактов при срабатывании, мс, не более	1
Время размыкания контактов при возврате, мс, не более	0,3

Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения для режимов нормальных коммутаций при частоте включений 90 тыс. циклов в час соответствуют данным таблицы 2.

Таблица 2

Номер режима	Род тока	Категория применения	Номинальный рабочий ток, А	Вид коммутации						Коммутационная износостойкость, млн. циклов ВО
				Включение			Отключение
				I, А	U, В	t , с (соs j )	I, А	U, В	t , с (соs j )
1*	Постоянный	DС-11	0,016	0,016	24	8·10^-4	0,016	24	8·10^-4	11
2**		DС-21	0,25	0,25	36	–	0,25	36	–	25
3			0,625	0,625	24		0,625	24		2,5
4			0,01	0,01	180		0,01	180		1
5	Постоянный, переменный	DC-21, АС-21	0,001	0,001	30		0,001	30		5
6			0,1	0,1			0,1			10
7			0,25	0,25			0,25			2

* Режим коммутации катушек одноименных реле.
** Контакты реле должны быть защищены согласно схеме рис. 1

Контакты реле предназначены в основном для коммутации активных цепей. При коммутации индуктивных и емкостных нагрузок, а так же при работе на лампы накаливания защита контактов осуществляется в соответствии с требованиями ОСТ 11.0152-85.

Структура условного обозначения

РПГ-2 Х 22ХХХХ

РПГ - реле промежуточное герконовое;
2 - номер серии;
Х - "-" - разделительный знак или К -модификация реле с улучшенными параметрами и характеристиками;
2 - вид крепления и способ присоединения внешних проводов (пайкой на печатный монтаж);
2 - тип геркона (КЭМ-2А; ОДО.360.038 ТУ);
ХХ - число замыкающих контактов реле (01-1; 02-2; 03-3);
ХХ - климатическое исполнение и категория размещения (У3 и О4) по ГОСТ 15150-69.

Габаритные и установочные размеры реле

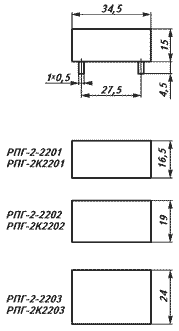

Габаритные и установочные размеры реле: РПГ-2, РПГ-5 - Реле промежуточные герконовые

Электрические принципиальные схемы реле

Электрические принципиальные схемы: РПГ-2, РПГ-5 - Реле промежуточные герконовые

В заказе необходимо указать: Наименование и типоисполнение реле, номинальное напряжение питания катушки, вид поставки, обозначение технических условий, количество аппаратов.
