РПЛ - Реле промежуточные

Реле предназначены для применения в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц. Реле пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки ограничителем ОПН или при тиристорном управлении. При необходимости на промежуточное реле может быть установлена одна из приставок ПКЛ и ПВЛ. Промежуточные реле исполнения М допускают также установку одной или двух приставок боковых ПКБ. Номинальный ток контактов - 16А.

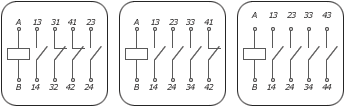

Схемы электрические


РПЛ-122 РПЛ-122М	РПЛ-131 РПЛ-131М	РПЛ-140 РПЛ-140М

Технические характеристики РПЛ

Номинальное напряжение по изоляции, В	660
Номинальный ток главной цепи, А	16
Номинальное напряжение втягивающей катушки, В	24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500 и 600 В частоты 50Гц 36, 110, 220, 380 и 440 В частоты 60Гц
Мощность, потребляемая катушкой пускателя (рабочая/пусковая, В,А)	8±1.4/68±8
Номинальный рабочий ток, А (категория применения АС - 11 при напряжениях 380, 500, 660 В)	0.78; 0.5; 0.3
Износоустойчивость (механическая/коммутационная) при исполнении по износоустойчивости А,Б млн.циклов	20/3; 20/1.6
Максимальная частота включений (без нагрузки/с нагрузкой), включений в час	3600/1200
Габаритные/установочные размеры, мм (винтовое крепление)	67х44х74.5/50х35
Габаритные/установочные размеры, мм (крепление на стандартные рейки )	69.5х44х79.5/35
Масса, кг, не более (винтовое крепление/крепление на стандартную рейку)	0.32/0.35
