Реле максимального тока РЭО-401
ТУ 16-97 ИРАК.647 111.001
Реле максимального тока РЭО-401 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50Гц. Многополюсное реле РЭО-401 (состоящее из нескольких электромагнитных систем реле и одного блок-контакта, собранных на общей скобе), предназначено для комплексной защиты электродвигателей. |
Условия эксплуатации.
Высота над уровнем моря до 4300м.
Диапазон рабочих температур от -50 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле в диапазоне частот от 1 до 25Гц при ускорении не более 0.7g. Крепление реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.
Структкра условного обознаения.
РЭО-401-ХЗ
РЭО - тип реле;
401 - серия;
ХЗ - климатическое исполнение (У, УЛ, Т) и категория размещения (3).
Технические характеристики:
| Номинальный ток втягивающей катушки, А |
Пределы регулировки по току срабатывания (1.3…4)Iн, А |
Диаметр шпильки вывода реле, d, мм |
| ПВ-100% |
ПВ-40% |
| 320 |
480 |
420...1280 |
М12 |
| 250 |
375 |
325...1000 |
| 160 |
240 |
210...640 |
М10 |
| 100 |
150 |
130...400 |
М8 |
| 63 |
95 |
82...252 |
| 40 |
60 |
52...160 |
М6 |
| 25 |
38 |
33...100 |
| 16 |
24 |
21...64 |
| 10 |
15 |
13...40 |
| 6 |
9 |
8...24 |
Устройство и Работа
Реле состоит из двух основных узлов – электромагнитной системы и размыкающего блок-контакта. Электромагнитные системы реле имеют скобу магнитопровода 5 с ввернутой в нее трубкой 10, на которой расположена втягивающая катушка 6 на изоляционном каркасе. Внутри трубки находится якорь 11, который имеет возможность свободного перемещения вдоль трубки.
Положение якоря определяет величину тока срабатывания реле. При движении вверх якорь через толкатель 4 размыкает контакты электрической блокировки.
Регулирование тока срабатывания реле РЭО-401 производится изменением положения скобы 7 с фиксацией ее положения винтом 8.
Контакты блок-контакта после срабатывания реле РЭО-401 остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не понизится до величины, при которой якорь реле отпадает. После этого якорь с толкателем возвращается в свое нижнее положение и контакты под действием пружины 2 замыкаются.
Присоединение проводов к реле переднее.
Длина шпильки крепления l – 16 либо 42мм.

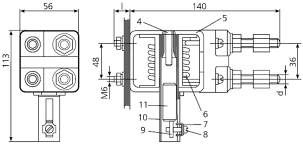

Габаритные и установочные размеры.
Реле РЭО-401 2ТД:
1 – контактные винты,
2 – пружина,
3 – мостик контактный,
4 – толкатель,
5 – магнитопровод,
6 – катушка,
7 – скоба,
8 – фиксирующий винт,
9 – пластина,
10 – трубка,
11 – якорь. |
 |
 |
Реле РЭО-401 6ТД:
4 – толкатель,
5 – магнитопровод,
6 – катушка,
7 – скоба,
8 – фиксирующий винт,
9 – пластина,
10 – трубка,
11 – якорь. |
 |
|
| Скоба реле РЭО-401 |
|
