РЭП-20 - Реле электромагнитные промежуточные

Реле серии РЭП-20 предназначены для применения в цепях управления электроприводами переменного тока напряжением до 440 В частотой 50 и 60 Гц, постоянного тока напряжением до 220 В. В зависимости от типа контактной группы, способа присоединения внешних проводников, наличия индикатора срабатывания, рода тока, величины номинального напряжения, реле выпускаются в различных исполнениях.

Реле изготавливается в климатическом исполнении О4.
Реле пригодны для эксплуатации в районах соответствующим требованиям категорий размещения – У3, Т3 и УХЛ4.

Условия эксплуатации

• температура окружающего воздуха от минус 50 до плюс 55 ? С;
• относительная влажность окружающего воздуха не более 98% при температуре 35 ? С;
• вибрация в диапазоне частот 0,5 –100 Гц при ускорении 1g, в диапазоне 5 –15 Гц при ускорении 3g.

Реле устанавливаемые на судах, поднадзорных Регистру должны работать:

1) в условиях вибрации с частотой 2-80 Гц:

2-13,2 Гц с амплитудой перемещения 61 мм,
13,2-80 Гц с ускорением ±0,7 g;

2) при ударах с ускорением ±5 g и частоте от 40 до 80 ударов в минуту;

3) при длительном крене судна до 15? и дифференте до 5? , а также при бортовой качке до 22,5? с периодом 7-9 с и килевой качкой до 10? от вертикали;

4) В условиях относительной влажности воздуха /75±3/% при температуре /+45±2/?С, или /80±5/% при температуре /+40±2/?С, или /95±3/% при температуре /+25±2/?С.

Реле могут работать в продолжительном, прерывисто-продолжительном, кратковременном, повторно-кратковременном режимах с частотой не более 1200 включений в час и относительной продолжительностью включения не более 40%.

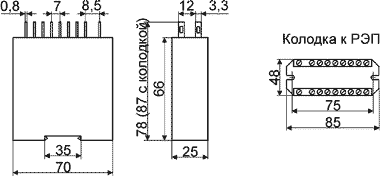

Габаритные и установочные размеры реле серии РЭП-20
