Реле электромагнитные промежуточно-указательные серии РЭПУ-12М постоянного и переменного тока частоты 50 и 60 Гц изготавливаются для нужд народного хозяйства и для экспорта. Реле предназначены для применения в устройствах защиты, автоматики, управления и сигнализации. Виды климатического исполнения У3 и Т3. Реле климатического исполнения У3 пригодно для климатического исполнения УХЛ4. Реле соответствует ТУ 3425-059-00216823-99. Срок службы – 15 лет. |
Условия эксплуатации
- температура окружающего воздуха — от минус 45 до 55 °С;
- относительная влажность окружающего воздуха — до 98 % при температуре 35 °С;
- реле сейсмостойки при воздействии ускорения 3g в диапазоне частот от 5 до 15 Гц;
- степень защиты реле по корпусу IP40, по выводам — IP00.
Основные технические характеристики
Время срабатывания и отпускания реле приведены в таблице 1 . Типоисполнения реле по номинальным значениям напряжений и токов включающей обмотки реле указаны в таблице 2 , по сочетанию контактов РЭПУ-12М — в таблице 5. Напряжение (ток) срабатывания реле в НКУ и потребляемая мощность приведены в таблице 4 .
Таблица 1. Временные характеристики
| Типоисполнение реле |
Время срабатывания,
мс, не более |
Время отпускания,
мс, не более |
| - с контактами с ручным возвратом |
30 |
15 |
| - с контактами с самовозвратом |
25 |
15 |
| - на переменном токе с токовой обмоткой |
20 |
15 (20) |
| - быстродействующие с контактами с самовозвратом |
10 |
2 |
Предельная коммутационная способность контактов реле, кроме быстродействующего, при длительности протекания тока до 0,05 с приведена в таблице 3.
Допустимое число коммутаций указанных токов – до 25.
Коммутируемая мощность и коммутационная износостойкость контактов с самовозвратом приведена в таблице 6.
Коммутационная износостойкость контактов с ручным возвратом при коммутации нагрузок, указанных в таблице 6 — 2х10 4 циклов ВО.
Механическая износостойкость, циклов ВО:
- контактов с самовозвратом – 4х10 6 ;
- контактов с ручным возвратом – не менее 3х10 4 .
Длительно допустимый суммарный ток через контакты в НКУ – 10 А, при повышенной температуре 55 °С – 8 А.
Таблица 2. Типоисполнения реле по номинальным значениям напряжений и токов включающей обмотки
| Род тока |
Частота, Гц |
Реле с обмоткой напряжения, U ном, В |
Реле с обмоткой тока, I ном, А |
| постоянный |
- |
12; 24; 48; 110; 220 |
0,006; 0,01; 0,016; 0,025; 0,05; 0,06; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1,0; 2,5; 4,0 |
| переменный |
50 |
110; 220; 230*; 240* |
0,025; 0,05; 0,08; 0,1; 0,16; 0,25; 0,4; 0,5; 1,0; 2,5 |
| 60* |
220*; 230* |
- |
* — только для реле, изготавливаемых на экспорт
Таблица 3. Предельная коммутационная способность контактов реле
| Род тока |
Характер нагрузки |
Номинальное коммутируемое напряжение, В |
Коммутируемый ток, А |
| постоянный |
τ ≤ 0,02 с |
24 / 48 / 110 / 220 |
2 / 1 / 0,3 / 0,15 |
| переменный |
cоs φ ≥ 0,4 |
100, 110 / 220 |
8 / 4 |
Таблица 4. Напряжение (ток) срабатывания и потребляемая мощность реле
| Параметр |
Род тока |
Реле с обмоткой |
| напряжения |
тока |
| Напряжение (ток) срабатывания реле в НКУ, В (А) |
постоянный |
0,7U ном |
0,85 I ном |
| переменный |
0,8 U ном |
0,9 I ном |
| Потребляемая мощность, Вт (ВА) РЭПУ-12М |
постоянный |
1,75 |
0,35 |
| переменный |
5 |
2 |
Потребляемая мощность с обмоткой на 220 В постоянного тока для реле — не более 2,5 Вт.
Таблица 5. Типоисполнения реле РЭПУ-12М по сочетанию контактов
| Типоисполнение |
Количество контактов |
Заменяемые реле |
| замыкающих |
Размыкающий с ручным возвратом |
РУ 1 |
РУ-21 |
РЭУ 11 |
РЭПУ-12 |
| с ручным возвратом |
с самовозвратом (геркон) |
| РЭПУ-12М-002-(1*,3*) |
0 |
0 |
2 |
РУ 1-02 |
– |
РЭУ11-02-(5,1) |
РЭПУ-12 -0020(1,3) |
| РЭПУ-12М-012-(1,3) |
0 |
1 |
2 |
– |
– |
РЭУ11-12-(5,1) |
РЭПУ-12Б-0120(1,3) |
| РЭПУ-12М-021-(1,3) |
0 |
2 |
1 |
– |
|
– |
– |
| РЭПУ-12М-022-(1,3) |
0 |
2 |
2 |
– |
|
– |
РЭПУ-12Б-0220(1,3) |
| РЭПУ-12М-101-(1,3) |
1 |
0 |
1 |
РУ 1-11 |
см. прим. |
РЭУ11-11-(5,1) |
РЭПУ-12 -1010(1,3) |
| РЭПУ-12М-102-(1,3) |
1 |
0 |
2 |
– |
|
– |
– |
| РЭПУ-12М-111-(1,3) |
1 |
1 |
1 |
– |
см. прим. |
РЭУ11-21-(5,1) |
РЭПУ-12Б-1110(1,3) |
| РЭПУ-12М-112-(1,3) |
1 |
1 |
2 |
– |
– |
– |
– |
| РЭПУ-12М-120-(1,3) |
1 |
2 |
0 |
– |
|
– |
– |
| РЭПУ-12М-121-(1,3) |
1 |
2 |
1 |
– |
|
– |
РЭПУ-12Б-1210(1,3) |
| РЭПУ-12М-200-(1,3) |
2 |
0 |
0 |
РУ 1-20 |
РУ-21 |
РЭУ11-20-(5,1) |
РЭПУ-12 -2000(1,3) |
| РЭПУ-12М-201-(1,3) |
2 |
0 |
1 |
– |
|
– |
– |
| РЭПУ-12М-202-(1,3) |
2 |
0 |
2 |
– |
|
– |
– |
| РЭПУ-12М-210-(1,3) |
2 |
1 |
0 |
– |
РУ-21-1 |
РЭУ11-30-(5,1) |
РЭПУ-12Б-2100(1,3) |
| РЭПУ-12М-211-(1,3) |
2 |
1 |
1 |
– |
– |
– |
– |
| РЭПУ-12М-220-(1,3) |
2 |
2 |
0 |
– |
– |
– |
РЭПУ-12Б-2200(1,3) |
Примечание:
1) * 1 – для утопленного монтажа с задним присоединением проводников под винт;
3 – для выступающего монтажа с передним присоединением проводников под винт;
2) при замене реле РУ-21 с измененным набором контактов (один замыкающий и один размыкающий без самовозврата) рекомендуются для замены — реле РЭПУ-12М-101-(1,3); при замене реле РУ-21-1 с измененным набором контактов (один замыкающий и один размыкающий без самовозврата, один замыкающий с самовозвратом) рекомендуется для замены – реле РЭПУ-12М-111-(1,3).
Таблица 6. Коммутируемая мощность и износостойкость реле
| Диапазоны коммутации |
Коммутируемая мощность |
Род тока |
Вид нагрузки |
Частота коммутации, Гц, не более |
Число коммутационных тока, А напряжения, В циклов |
| тока, А |
напряжения, В |
| 0,01–4 |
12-220 |
16 Вт |
постоянный |
τ = 0,02с
индуктивная |
0,3 |
10 6 |
| 0,12–2,4 |
12-250 |
30 Вт |
постоянный |
τ = 0,02с
индуктивная |
0,3 |
35х10 3 |
| 0,01–4 |
12-220 |
160 ВА |
переменный
50 Гц |
cos φ =0,4
индуктивная |
0,3 |
10 6 |
| * 0,001–0,1 |
0,1-60 |
6 Вт |
постоянный |
активная |
50 |
10 6 |
* — режимы коммутации контактов с самовозвратом реле с быстродействующими контактами
Схемы электрические для реле типа РЭПУ-12М

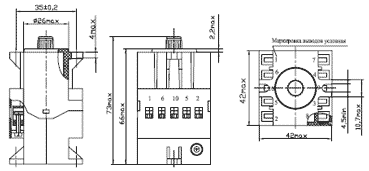

Габаритные, установочные размеры и масса реле РЭПУ-12М
