Реле указательное РЭУ-11 ТУ 16-647.022-85
Реле указательные серии РЭУ-11 применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением до 440В частоты 60Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.
|
Условия эксплуатации.
Высота над уровнем моря до 4300м. Диапазон рабочих температур от -50 до +55°С. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Структура условного обозначения.
РЭУ-11-ХХ-Х-40Х3
РЭУ-11 - серия; ХХ - количество замыкающих и размыкающих контактов; Х - обозначение вида и способа присоединения внешних проводников (1 - переднее винтом, 2- пайкой, 5 - заднее винтом); 40 - степень защиты IP40; Х3 - климатическое исполнение (У, Т) и категория размещения (3)
Технические характеристики.
В зависимости от количества и вида контактов реле изготавливаются в следующих типоисполнениях:
Типоисполнение реле |
Количество и вид контактов |
Замыкающие |
Размыкающие без возврата |
без самовозврата |
с самовозвратом |
РЭУ11-20 |
2 |
0 |
0 |
РЭУ11-30 |
2 |
1 |
0 |
РЭУ11-11 |
1 |
0 |
1 |
РЭУ11-21 |
1 |
1 |
1 |
РЭУ11-02 |
0 |
0 |
2 |
РЭУ11-12 |
0 |
1 |
2 |
Реле с контактом с самовозвратом изготавливаются только для постоянного тока. В зависимости от рода тока и вида включающей обмотки реле изготавливаются в исполнениях, приведенных ниже:
Номинальное напряжение, В |
Номинальная частота, Гц |
Сопротивление обмотки, W |
активное |
полное |
12 |
- |
90...110 |
- |
24 |
- |
360...440 |
- |
48 |
- |
1410...1700 |
- |
110 |
- |
7560...9240 |
- |
110 |
50 |
1000 |
2420 |
220 |
- |
30000...39000 |
- |
220 |
50/60 |
3500/2400 |
9680 |
230 |
50/60 |
3840/2520 |
10580/10580 |
240 |
50 |
4040 |
11520 |
380 |
50/60 |
11800/8000 |
28880/28880 |
400 |
60 |
9000 |
32000 |
415 |
60 |
11000 |
34445 |
440 |
60 |
11900 |
38720 |
Номинальная сила тока, А |
Сопротивление обмотки, W |
активное, для реле постоянного тока |
полное, для реле переменного тока 50/60Гц |
0,006 |
6400...7000 |
- |
0,010 |
1950...2290 |
- |
0,016 |
824...936 |
- |
0,025 |
340...400 |
3200 |
0,050 |
88...98 |
3200 |
0,060 |
55...62 |
- |
0,080 |
28...39 |
312 |
0,10 |
17,3...19,9 |
200 |
0,16 |
6,5...7,3 |
78 |
0,25 |
2,74...3,1 |
32 |
0,40 |
1,1...1,24 |
12,5 |
0,50 |
0,6...0,7 |
8 |
1,0 |
0,17...0,21 |
2 |
2,5 |
0,03...0,035 |
0,32 |
4,0 |
0,015...0,0155 |
- |
Мощность, потребляемая реле в холодном состоянии при номинальном напряжении или силе тока, и напряжение или сила тока срабатывания реле, измеренные в нормальных климатических условиях, не превышают величин, приведенных ниже:
Род тока |
постоянный |
переменный |
Реле с обмоткой |
напряжение |
тока |
напряжение |
тока |
Потребляемая мощность |
1,75Вт |
0,25Вт |
5ВА |
2ВА |
напряжение или сила тока срабатывания |
0,7Uном |
0,85Iном |
0,8Uном |
0,9Iном |
Номинальное напряжение цепей контактов без самовозврата |
24...220В |
Длительно допустимая сила тока цепей контактов без самовозврата |
не более 5А |
Коммутируемая мощность |
не более 6Вт |
Масса, кг, не более |
0,17 |
Контакт с самовозвратом может коммутировать ток от 0.001 до 0.1А и напряжение от 0.1 до 60В.
Габаритные и установочные размеры.
|
|

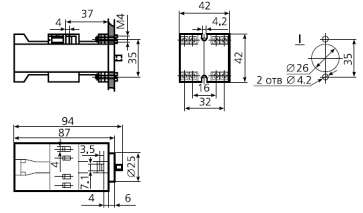

Исполнение для утопленного крепления с задним присоединением монтажных проводов винтовыми зажимами. |

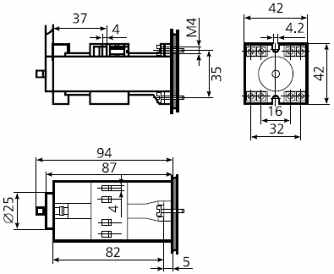

Исполнение для выступающего крепления с передним присоединением монтажных проводов винтовыми зажимами. |
|
|

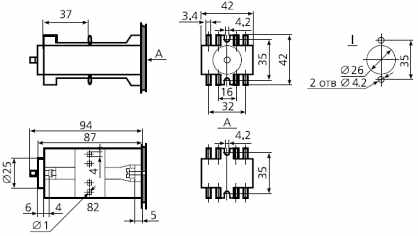

Исполнение для выступающего или утопленного крепления с передним или задним присоединением монтажных проводов пайкой: 1 - разметка панели для утопленного крепления |
|
Схемы подключения.
|
|
|
а) РЭУ11-20 |
б) РЭУ11-30 |
в) РЭУ11-11 |
|
|
|
г) РЭУ11-21 |
д) РЭУ11-02 |
е) РЭУ11-12 |
а – с двумя замыкающими контактами без самовозврата; б – с двумя замыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом; в – с одним замыкающим контактом и одним размыкающим контактом без самовозврата; г – с одним замыкающим контактом и одним размыкающим контактом без самовозврата и одним замыкающим контактом с самовозвратом; д – с двумя размыкающими контактами без самовозврата; е – с двумя размыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом.
