РТЛ - Реле электротепловые

Реле предназначено для обеспечения защиты электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от асимметрии токов в фазах и от выпадения одной из фаз. Выпускаются электротепловые реле с диапазоном тока от 0.1 до 86 А. Реле РТЛ могут устанавливаться как непосредственно на пускатели ПМЛ, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ). Разработаны и выпускаются реле РТЛ и клеммники КРЛ которые имеют степень защиты ІР20 и могут устанавливаться на стандартную рейку. Номинальный ток контактов равен 10 А.

РТЛ

Номинальный ток пускателя, А:	Тип реле:	Пределы регулирования тока несрабатывания, А:	Номинальное напряжение, В:	Мощность, потребляемая одним полюсом, Вт:	Мощность электродвигателя, кВт, при напряжении, В, 50 Гц, 60 Гц:					Размеры, мм:		Масса, кг:
Номинальный ток пускателя, А:	Тип реле:	Пределы регулирования тока несрабатывания, А:	Номинальное напряжение, В:	Мощность, потребляемая одним полюсом, Вт:	220	380	440	500	660	габаритные a x b x c:	установочные	Масса, кг:
10	РТЛ 100104	0,1 - 0,17	660	2.15	-	-	-	-	-	РТЛ 1000 (М) 44 х 65 х 90 РТЛ 1000 с КРЛ-1 66 х 61 х 90 РТЛ 1000 (М) с КРЛ-1М 44 х 66,6 х 96,7	35 х 50/35	РТЛ 1000 (М) 0,125 РТЛ 1000 с КРЛ-1 0,160 РТЛ 1000 (М) с КРЛ-1М 0,189
	РТЛ 100204	0,16 - 0,26		2.25	-	-	-	-	-
	РТЛ 100304	0,24 - 0,4		2.05	-	-	-	-	-
	РТЛ 100404	0,38 - 0,65		1.99	-	-	-	-	0.37
	РТЛ 100504	0,61 - 1		2	-	-	-	0.37	0.75
	РТЛ 100604	0,95 - 1,6		2	-	0.37	-	0.75	1.1
	РТЛ 100604	1?5 - 2,6		1.8	0.37	0.75	0.75	1.1	1.5
	РТЛ 100804	2,4 - 4,0		1.87	0.75	1.5	1.5	2	3
	РТЛ 101004	3,8 - 6,0		1.84	1.1	2.2	2.2	3	-
	РТЛ 101204	5,5 - 8,0		1.68	1.8	3	3	4	5.5
	РТЛ 101404	7,0 - 10,0		1.75	2.2	4	3.7	5.5	7.5
	РТЛ 100104М	0,1 - 0,17		2.15	-	-	-	-	-
	РТЛ 100204М	0,16 - 0,26		2.25	-	-	-	-	-
	РТЛ 100304М	0,24 - 0,4		2.05	-	-	-	-	-
	РТЛ 100404М	0,38 - 0,65		1.99	-	-	-	-	0.37
	РТЛ 100504М	0,61 - 1		2	-	-	-	0.37	0.75
	РТЛ 100604М	0,95 - 1,6		2	-	0.37	-	0.75	1.1
	РТЛ 100604М	1?5 - 2,6		1.8	0.37	0.75	0.75	1.1	1.5
	РТЛ 100804М	2,4 - 4,0		1.87	0.75	1.5	1.5	2	3
	РТЛ 101004М	3,8 - 6,0		1.84	1.1	2.2	2.2	3	-
	РТЛ 101204М	5,5 - 8,0		1.68	1.8	3	3	4	5.5
	РТЛ 101404М	7,0 - 10,0		1.75	2.2	4	3.7	5.5	7.5
16	РТЛ 101604	9,5 - 14,0		3	3	5.5	5.5	7.5	10
	РТЛ 102104	13,0 - 19,0		3	4	7.5	7.5	10	15
	РТЛ 101604М	9,5 - 14,0		3	3	5.5	5.5	7.5	10
	РТЛ 102104М	13,0 - 19,0		3	4	7.5	7.5	10	15
25	РТЛ 101604	9,5 - 14,0		3	3	5.5	5.5	7.5	10
	РТЛ 102104	13,0 - 19,0		3	4	7.5	7.5	10	15
	РТЛ 102204	18 - 25		3	5.5	11	11	15	18.5
	РТЛ 101604М	9,5 - 14,0		3	3	5.5	5.5	7.5	10
	РТЛ 102104М	13,0 - 19,0		3	4	7.5	7.5	10	15
	РТЛ 102204М	18 - 25		3	5.5	11	11	15	18.5
40	РТЛ 205304	23 - 32		2.43	7.5	15	15	18.5	22	РТЛ 2000 (М) 63,5 х 75 х 116 РТЛ 2000 75 х 76,3 х 116 РТЛ 2000М с КРЛ-2 75 х 126 х 126 РТЛ 2000ДМ с КРЛ-2М 63,5 х 82 х 116	60 х 50/75	РТЛ 2000 (М) 0,360 РТЛ 2000 0,505 РТЛ 2000М с КРЛ-2 0,630 РТЛ 2000ДМ с КРЛ-2М 0,360
	РТЛ 205504	30 - 41		3.03	10	18.5	18.5	22	30
	РТЛ 2053К	23 - 32		2.43	7.5	15	15	18.5	22
	РТЛ 2055К	30 - 41		3.03	10	18.5	18.5	22	30
	РТЛ 205304М	23 - 32		2.43	7.5	15	15	18.5	22
	РТЛ 205504М	30 - 41		3.03	10	18.5	18.5	22	30
	РТЛ 2053КМ	23 - 32		2.43	7.5	15	15	18.5	22
	РТЛ 2055КМ	30 - 41		3.03	10	18.5	18.5	22	30
63	РТЛ 205504	30 - 41		3.03	10	18.5	18.5	22	30
	РТЛ 205704	38 - 52		3.3	11	22	25	30	37
	РТЛ 205904	47 - 64		3.69	15	25	30	37	45
	РТЛ 206104	54 - 74		4.38	18.5	30	37	45	55
	РТЛ 205504М	30 - 41		3.03	10	18.5	18.5	22	30
	РТЛ 205704М	38 - 52		3.3	11	22	25	30	37
	РТЛ 205904М	47 - 64		3.69	15	25	30	37	45
	РТЛ 206104М	54 - 74		4.38	18.5	30	37	45	55
80	РТЛ 206104	54 - 74		4.38	18.5	30	37	45	55
	РТЛ 206304	63 - 86		5.62	22	37	45	50	76
	РТЛ 2061ДМ04	54 - 74		4.38	18.5	30	37	45	55
	РТЛ 2063ДМ04	63 - 86		5.62	22	37	45	50	70
125	РТЛ-3125	-		-	-	-	-	-	-	-	-	-
170	РТЛ-3170	-		-	-	-	-	-	-	-	-	-
270	РТЛ-3270	-		-	-	-	-	-	-	-	-	-

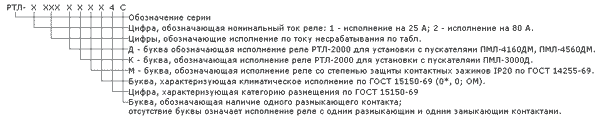

Структура условного обозначения реле

Структура условного обозначения реле РТЛ - Реле электротепловые

Тип РТЛ - 1000, РТЛ - 2000, РТЛ - 1000М, РТЛ-2000М, РТЛ-2000ДМ, РТЛ-2000К

Типоисполнение: РТЛ - 1012 0*4, РТЛ - 1012М 0*4, РТЛ - 1012 0*4 С и т.д.
Конструкция реле самостоятельную установку без клеммника и пускателя не допускает.
