КДР, КДРШ, УКДР, КДРТ - Реле кодовые постоянного тока

Предназначены для осуществления схемных зависимостей в устройствах автоматики, телеуправления и телеконтроля. Кодовые реле постоянного тока выпускают следующих основных типов:

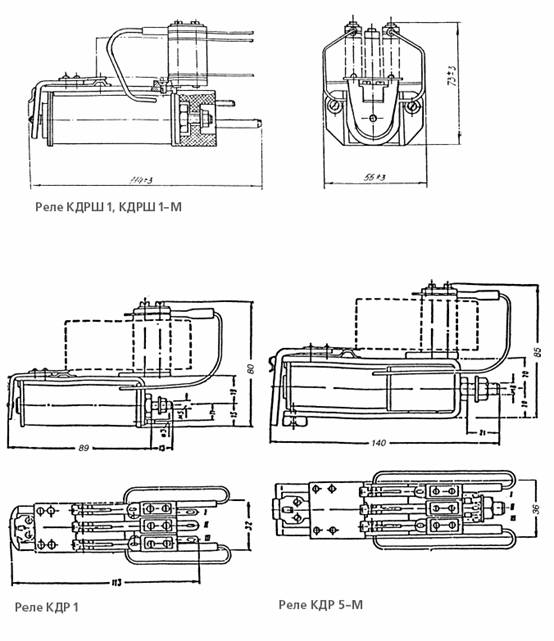

• КДР1 – быстродействующее реле с неразветвленной Г-образной магнитной цепью, с катушкой на фенопластовом каркасе.
• УКДР1 (усовершенствованное) – быстродействующее реле с неразветвленной Г-образной магнитной цепью, сердечник с увеличенным полюсным наконечником.
• КДР1-М – конструктивно выполнено аналогично реле КДР1, но с катушкой на медном каркасе для получения некоторого замедления на отпускание якоря.
• УКДР1-М – (усовершенствованное) реле с неразветвленной Г-образной магнитной цепью, сердечник с увеличенным полюсным наконечником; катушка на медном каркасе (для получения некоторого замедления на отпадание якоря).
• КДР5-М – медленнодействующее реле с усиленной П-образной магнитной цепью, катушкой на медном каркасе и медной втулкой для получения замедления на притяжение и отпускание якоря. • КДРШ1 – применяются там, где быстрая замена одного реле другим имеет существенное значение. Реле КДРШ1 отличается от реле КДР1, кроме штепсельно го соединения, еще и конструкцией магнитной системы (сердечник реле с полюсным наконечником).

Реле трансмиттерные типа КДРТ применяются для осуществления схемных зависимостей в устройствах автома тики, телеуправления и телеконтроля.

• КДРТ – быстродействующее реле с неразветвленной Г-образной магнитной цепью, с катушкой на фенопластовом каркасе: контакты выполнены из сплава СрКд 86-14, обладает повышенной разрывной мощностью.

Усиленные контакты реле КДРТ при использовании защиты в схеме включения реле должны выдерживать 0,7*106 коммутаций без чистки и дополнительной подрегулировки, в том числе замыкающих контактов 0,6*106 коммутаций мощностью 300 ВА и 0,1*106 коммутаций мощностью 600 ВА, а размыкающих контактов 0,6*106 коммутаций мощностью 150ВА и 0,1*106 коммутаций мощностью 300 ВА при напряжении до 250 В переменного тока частотой 50 Гц и cos .= 0,8.

Сопротивление цепи не бывших в работе усиленных и нормальных контактов, измеренное в гнездах изделия, не должно быть более 0,1 Ом.
