КТПВ600 Контакторы переменного и постоянного тока ( КТПВ623, КТПВ624 )

Контакторы серии КТПВ600 предназначены для включения и отключения электрических цепей в стационарных установках.
Контакторы могут быть исполнены при других напряжениях втягивающих катушек по согласованию с заводом-изготовителем.
Контакторы КТПВ623 и КТПВ624 изготовляются с 2 "З" главными контактами с дугогашением. Конструкция блок-контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения "З" и "Р" контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.
Два однотипных контактора, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны.
НТД - ТУ 16-524.024-80.

Основные технические данные

Тип контактора	КТПВ623	КТПВ624
Номинальный ток главной цепи, А	160	250
Номинальное напряжение главных контактов, В	380 переменного тока
Номинальное напряжение втягивающей катушки, В	110 либо 220 постоянного тока
Число и исполнение главных контактов	2 «З»
Максимальная допустимая частота включений в час	1200
Коммутационная износостойкость, млн. циклов ВО	0,2
Механическая износостойкость, млн. циклов ВО	10
Потребляемая мощность, Вт	50	75
Климатическое исполнение	У3, ХЛ3 и Т3
Степень защиты	IР00
Масса, кг, не более без блок-контактов с блок-контактами	14 15	29 30
Габаритные размеры ШхВхГ, мм, max	205х340х205	245х425х280

Типоисполнения и технические данные контакторов серии КТПВ600

Тип контактора		Напряжение цепи катушки, В	Способ подсоединения	Режим работы	Блок-контакты
КТПВ 623	КТПВ 624
номенклатурный номер
136230113	136240113	-110	переднее	Повторно-кратковременный	-
136230114	136240114				2"З", 2"Р"
136230115	136240115				2"З", 1"Р"
136230116	136240116			Продолжительный	-
136230117	136240117				2"З", 2"Р"
136230118	136240118				2"З", 1"Р"
136230119	136240119		заднее	Повторно-кратковременный	-
136230120	136240120				2"З", 2"Р"
136230121	136240121				2"З", 1"Р"
136230122	136240122			Продолжительный	-
136230123	136240123				2"З", 2"Р"
136230124	136240124				2"З", 1"Р"
136230213	136240213	-220	переднее	Повторно-кратковременный	-
136230214	136240214				2"З", 2"Р"
136230215	136240215				2"З", 1"Р"
136230216	136240216			Продолжительный	-
136230217	136240217				2"З", 2"Р"
136230218	136240218				2"З", 1"Р"
136230219	136240219		заднее	Повторно-кратковременный	-
136230220	136240220				2"З", 2"Р"
136230221	136240221				2"З", 1"Р"
136230222	136240222			Продолжительный	-
136230223	136240223				2"З", 2"Р"
136230224	136240224				2"З", 1"Р"

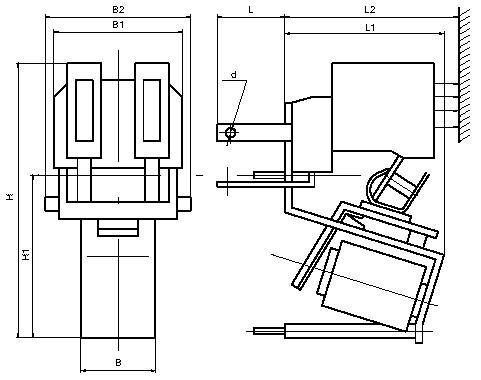

Габаритные и установочные размеры контакторов серии КТПВ600


Тип контактора	Размеры, max, мм
	H	H1	L**	L1	L2	B	B1	B2	d
	КТПВ 623	340	185	80	210	350	90	165	180 200*	М8
КТПВ 624	425	270	85	285	430	130	230	245*	М10

* Для переднего присоединения.
** Для заднего присоединения.
L2 - расстояние от установочной плоскости, с учетом вылета дуги за пределы дугогасительной камеры при коммутации 8-кратного тока в отношении к номинальному при 380 В переменного тока и cos φ не менее 0,35.

Номенклатурные номера механической блокировки на контакторы:
КТПВ 623 - 100.000.039
КТПВ 624 - 100.000.041

В заказе следует указать:
Тип контактора.
Номинальный ток главной цепи контактора.
Напряжение цепи втягивающей катушки.
Исполнение по блок - контактам.
Способ подсоединения.
Режим работы контактора.
Климатическое исполнение.
При заказе контакторов на экспорт указать слово "экспорт".
Номер технических условий.
Механическая блокировка поставляется за отдельную плату.
