Назначение и область применения
Контактор вакуумный предназначен для коммутационных операций приемников электрической энергии в сетях и электроустановках промышленных предприятий на номинальные напряжения 10 кВ трехфазного переменного тока частоты 50 Гц.
Условия эксплуатации
1)Контактор предназначен для работы в электроустановках, размещенных под навесом (категория размещения 2) и в помещениях с повышенной влажностью (категория размещения 5).
2)Высота над уровнем моря до 1000 м.
3)Верхнее значение температуры окружающего воздуха при эксплуатации плюс 40 град. С.
4)Нижнее значение температуры окружающего воздуха при эксплуатации минус 50 град. С.
Требования к надежности
1)Ресурс по механической стойкости составляет не менее 750000 циклов ВО.
2)Ресурс контакторов по коммутационной стойкости при коммутируемом токе 400 А должен быть не менее 750000 циклов ВО
3)Ресурс контакторов по коммутационной стойкости при коммутируемом токе 4 кА должен быть не менее 100 циклов ВО в кратковременном режиме.
4)Срок службы контактора до среднего ремонта не менее 12 лет, если до этого срока не исчерпаны ресурсы по коммутационной стойкости.
5)Установленный срок службы контакторов не менее 25 лет.
Примечание: Срок службы указан для контакторов , у которых не исчерпан ресурс по коммутационной или механической стойкостиПримечание: Срок службы указан для контакторов , у которых не исчерпан ресурс по коммутационной или механической стойкости

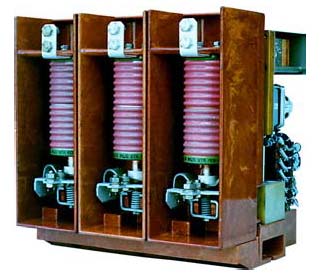

Основные технические характеристики контакторов вакуумных высоковольтных КВТ-10-4/400 и КВТ-10-4/630 У2, УХЛ5
| Номинальное напряжение, кВ |
10 |
| Наибольшее рабочее напряжение, кВ |
12 |
| Номинальный ток отключения, кА |
4 |
| Номинальный ток, А |
400 или 630 |
Номинальное напряжение цепей питания привода:
– переменного, В
– постоянного, В |
220
110, 220 |
Ток в цепях питания привода при постоянном или переменном напряжении питания 220 В:
– при срабатывании, А, не более
– при удерживании во включенном положении, А, не более |
5
1 |
Ток в цепях питания привода при постоянном напряжении питания 110 В:
– при срабатывании, А, не более
– при удерживании во включенном положении, А, не более |
10
2,2 |
| Собственное время включения, мс, не более |
150 |
| Собственное время отключения, мс, не более |
60 |
| Масса, кг |
40 |
